Information

Karakteristisk

1) Kommunikation:RS485/Modbus-RTU

2) Flerkretsar:A plus B oberoende 2-krets DC24V-utgång

3) Betygsatt U och jag:U:AC 220V/380V I:5A

Fungera

·A plus B oberoende 2 kretsar trefas huvudledningsskenas spänning, ström, aktiv effekt, reaktiv effekt, skenbar effekt, effektfaktor, aktiv energi, reaktiv energi, Noll-till-jord spänning, läckström, nollsekvensström, totalt harmoniskt innehåll (THD), 2-63 övertoner, omgivningstemperatur och luftfuktighet.

·8 växlingsstatusingångar,

·4 kopplingsstatusutgångar, 2 läckageövervakningar

·3 RS485-kommunikationer

Installation

DIN 35 mm

Mått (L*B*H):

180*90*45

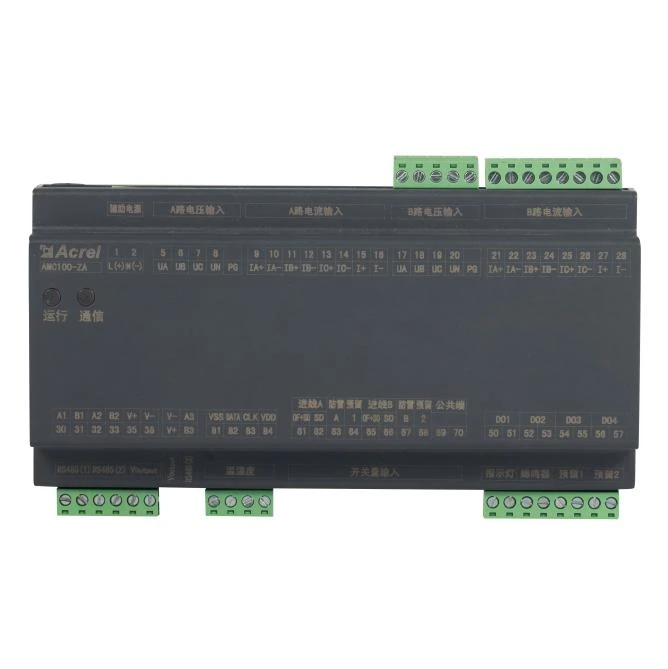

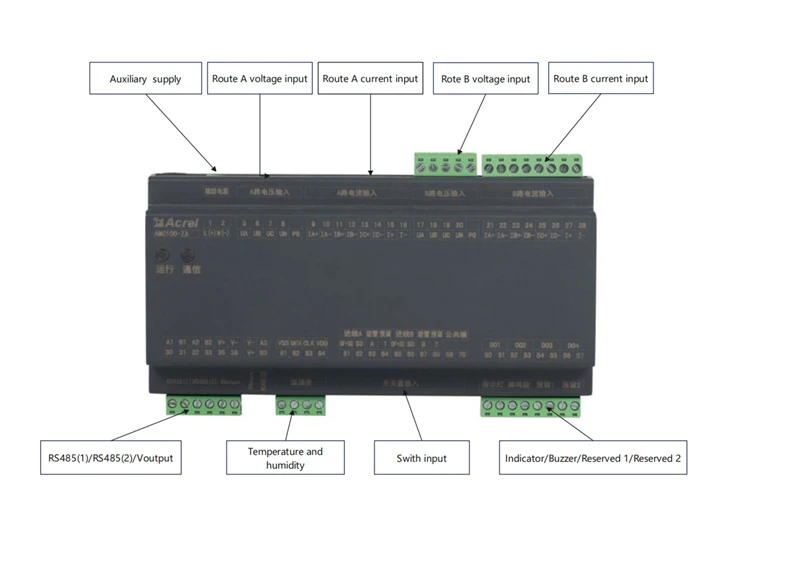

Utseende

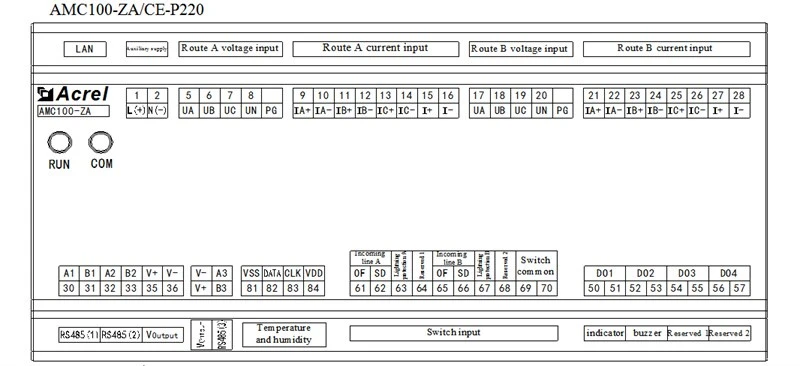

Kabeldragning

Parameter

Distributionssystem		AC
Bussspänning	Märkspänning	220V
	Mätområde	±20 procent
	Överbelastning	Momentan spänning 2 gånger/sek
Aktuell inkommande krets	Betygsatt	Sekundär 5A
	Räckvidd	0-6A
	Överbelastning	Kontinuerlig 1,2 gånger, momentant 10 gånger/sek
Noggrannhet	Inkommande rad	Spännings-/strömnivå {{0}},2, aktiv effekt/energinivå 0,5, reaktiv effekt/energinivå 1
	Temperatur	±1 grad
	Fuktighet	±5 procent
Frekvens		AC45-65Hz
Extra strömförsörjning		AMC100-ZA: signal för att ta ström (mindre än eller lika med 15W) AMC100-ZA-P220: 220V oberoende strömförsörjning AMC100-ZA-P24: DC 12-24 V oberoende strömförsörjning
Isoleringsresistans		Isolationsmotståndet mellan alla terminaler och de ledande delarna av skalet är inte mindre än 100MΩ
Switch utgång		4 kanaler 3A 250VAC/3A 30VDC
Växla ingång		8 torra noder
Kommunikation		1 isolerad RS485/Modbus-RTU till bakgrundssystemet 1 RS485/Modbus-RTU till pekskärm 1 RS485/Modbus-RTU-anslutning nedströmsmodul Valfri 1-kanal Ethernet-kommunikationsfunktion
Installation		DIN35mm skena eller bottenplatta installation

Citat

Form	Typ	Fungera	FOB Shang Hai (USD)
	AMC100-ZA	Övervakning av parametrarna för full effekt för A plus B dubbel trefas AC inkommande krets, 8 växlingsstatusingångar, 4 växlingsstatusutgångar, 2 läckageövervakning, 1 temperatur- och fuktdetektering, 3 RS485-kommunikationer	148
	AMC-FA30	Övervaka parametrarna för full effekt för totalt 30 grenar av A plus B dubbla AC-uttag och 1 RS485-kommunikation	133
	AMC-FA48	Övervaka parametrarna för full effekt för totalt 48 grenar av A plus B dubbla AC-uttag och 1 RS485-kommunikation	177
	AMC-FAK30	Övervaka parametrarna för full effekt och switchstatus för totalt 30 grenar av A plus B dubbla AC-uttag och 1 RS485-kommunikation	177
	AMC-FAK48	Övervaka parametrarna för full effekt och switchstatus för totalt 48 grenar av A plus B dubbla AC-uttag och 1 RS485-kommunikation	237
	AMC100-ZD	Övervakar spänning, ström, effekt och elektrisk energi för 2 oberoende inkommande ledningar A plus B, 8 switchingång, 4 switchutgångar, 1 temperatur- och fuktighetsdetektering och 3 RS485-kommunikationer	148
	AMC100-FD30	Övervaka parametrarna för full effekt för A plus B dubbla DC utgående linjer i totalt 30 grenar och 1 RS485-kommunikation	133
	AMC-FD48	Övervaka parametrarna för full effekt för A plus B dubbla DC-utgående linjer i totalt 48 grenar och 1 RS485-kommunikation	177
	AMC100-FDK30	Övervaka parametrarna för full effekt och omkopplingsstatus (aktiv) för A plus B dubbelt DC-uttag 30 grenar och 1 RS485-kommunikation	177
	AMC100-FDK48	Övervaka parametrarna för full effekt och omkopplingsstatus (aktiv) för A plus B dubbelt DC-uttag 48 grenar och 1 RS485-kommunikation	237
