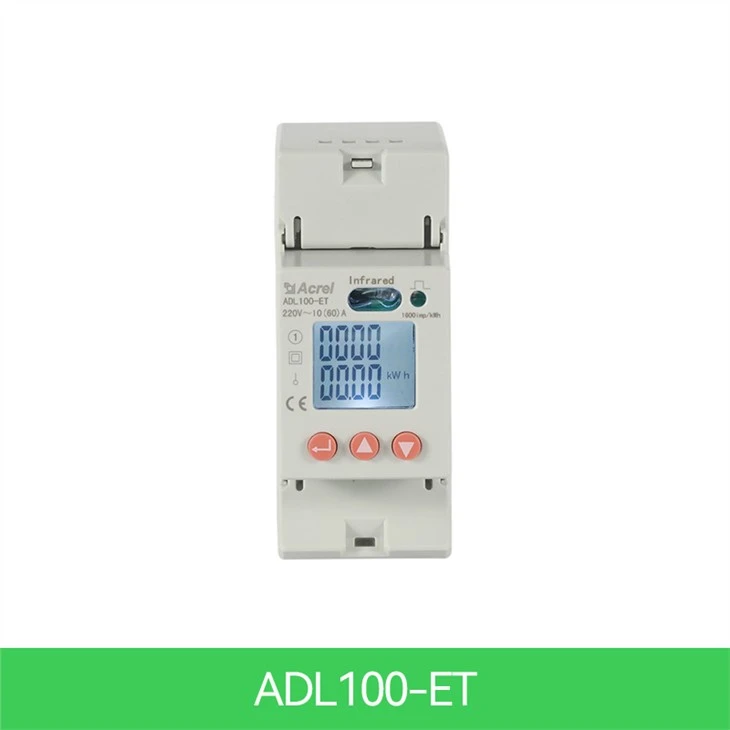

Beskrivning

ADL100 enfas elektrisk mätare är designad för enfas aktiv energimätning på lågspänningssystem, samtidigt som den kan mäta de elektriska parametrarna som spänning, ström, effekt och så vidare. Det finns också RS485 kan väljas. Denna effektmätare har fördelarna med mindre volym, hög precision, bra EMC, enkel installation, etc. Alla mätare uppfyller de relaterade tekniska kraven för elektroniska effektmätare i IEC62053-21,IEC62053-22-standarderna.

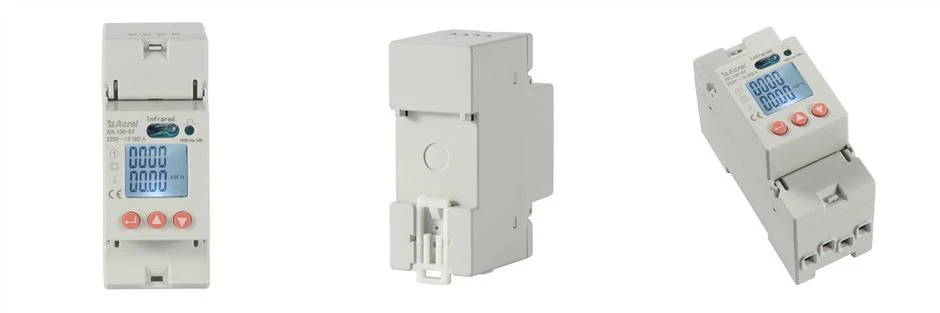

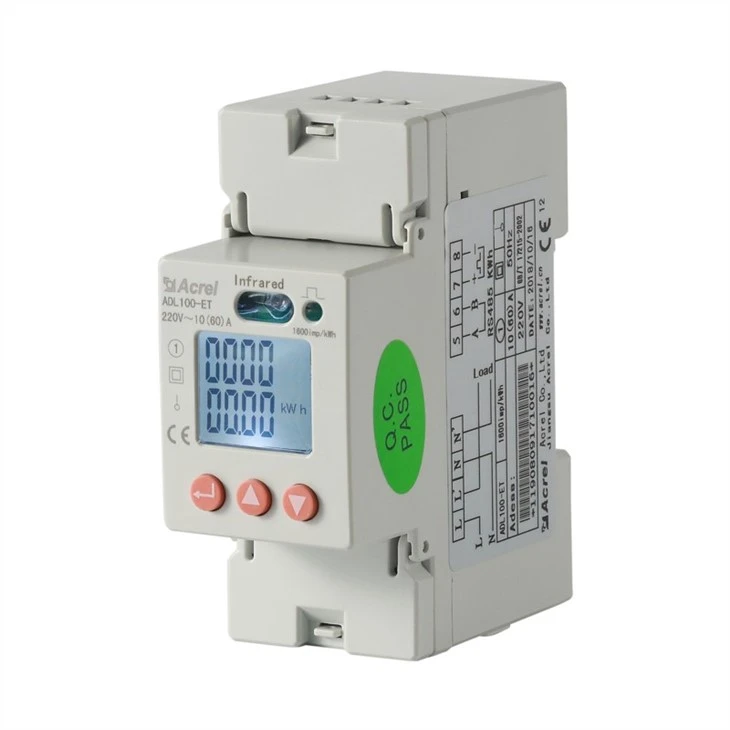

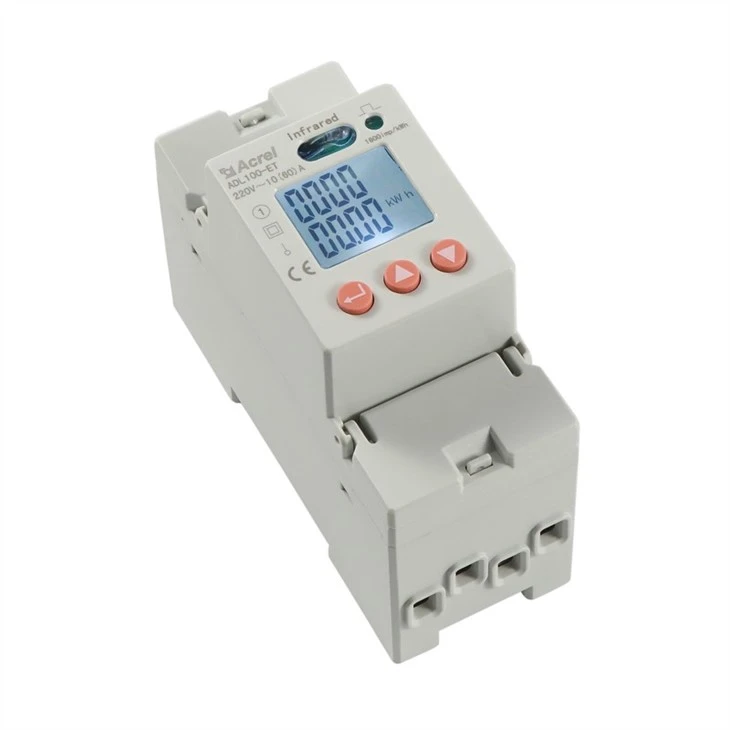

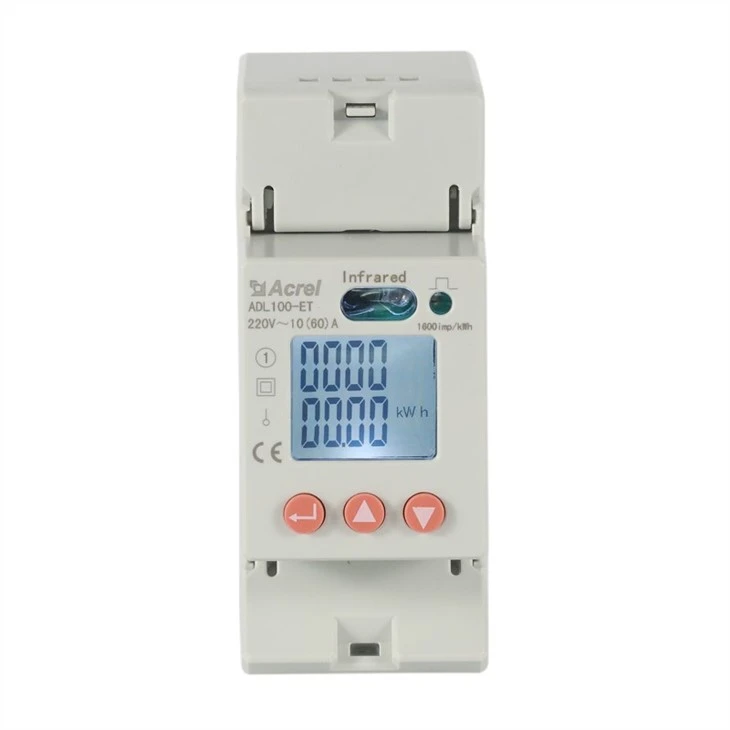

Utseende

1.1

Parameter

Ingångsspänning	Referensspänning	AC 220V
	Referensfrekvens	50 Hz
	Energiförbrukning	<10VA
Ingångsström	Grundström	10A
	Maximal ström	60A
	Startström	4‰Ib
	Konsumtion	<4VA (Maximum current)
Mätprestanda	Noggrannhet vid mätning	1 klass
Mätprestanda	Mätområde	000000.00~99999999kWh
Klocknoggrannhet		Fel Mindre än eller lika med 0.5s/d
Aktiv puls	Pulsbredd	80±20ms
Aktiv puls	Puls konstant	1600imp/kWh, LED
Kommunikation	Gränssnitt	RS485(A+,B-)
	Anslutningsläge	Skärmade partvinnade ledare
	Protokoll	MODBUS-RTU

Fungera

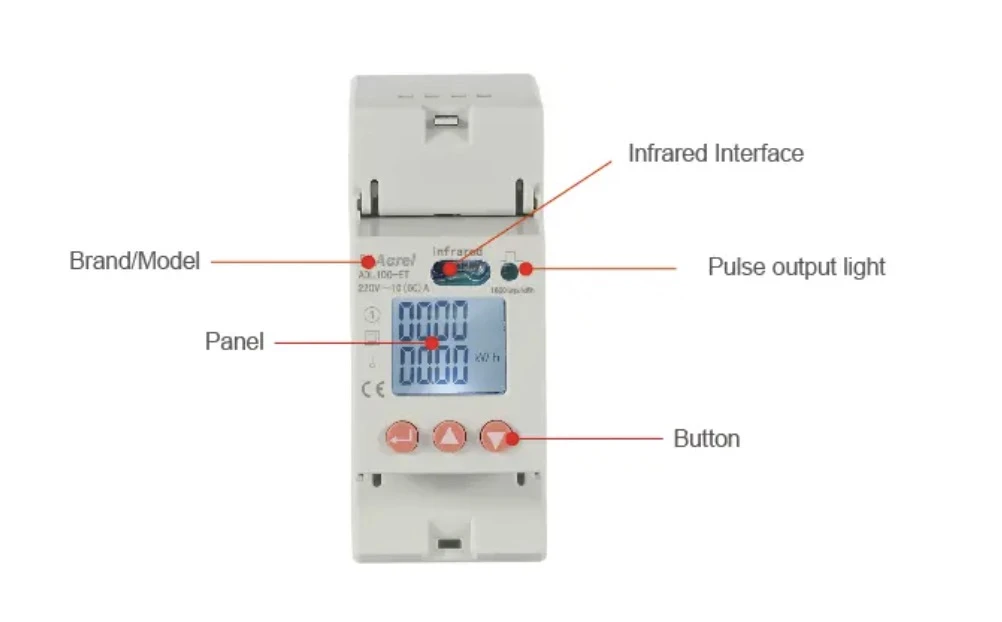

intro

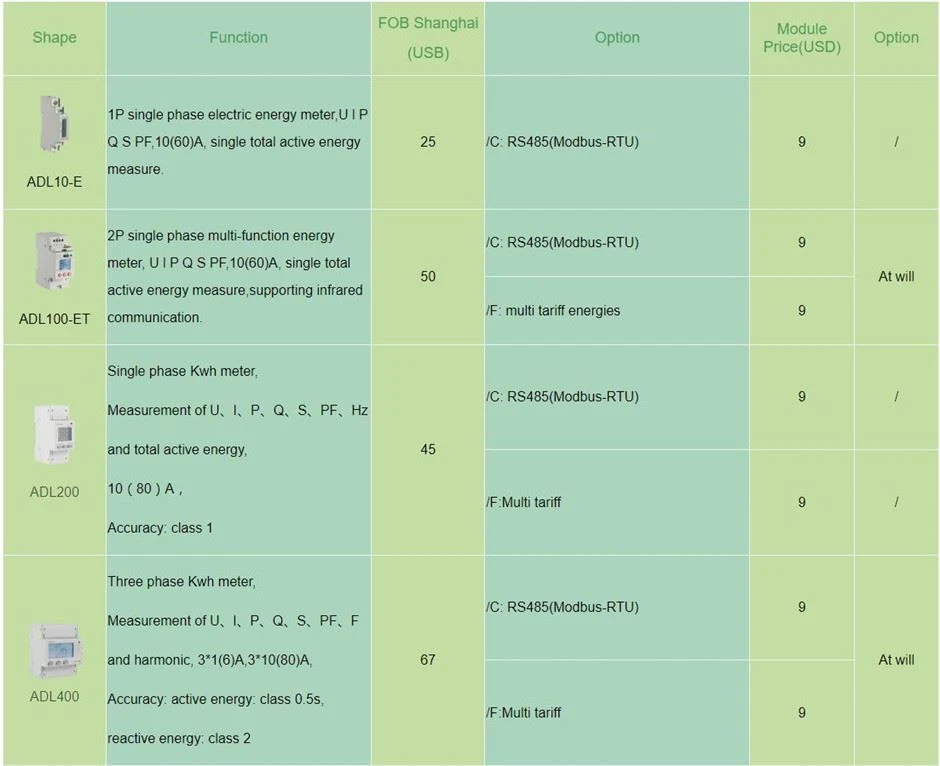

Fungera	Funktionsbeskrivning	Funktion tillhandahålla
Mätning av kWh	Enfas aktiv kWh (positiv och negativ)	■
Mätning av elektriska parametrar	Spänning, ström, aktiv effekt, reaktiv effekt, skenbar effekt, effektfaktor och frekvens	■
LCD-skärm	8 bitars sektion LCD	■
Nyckelprogrammering	3 nycklar för att ställa in parametrar som kod, adress, baudhastighet, multitariff och kommunikationsprotokoll	■
Pulsutgång	Aktiv energipulsutgång	■

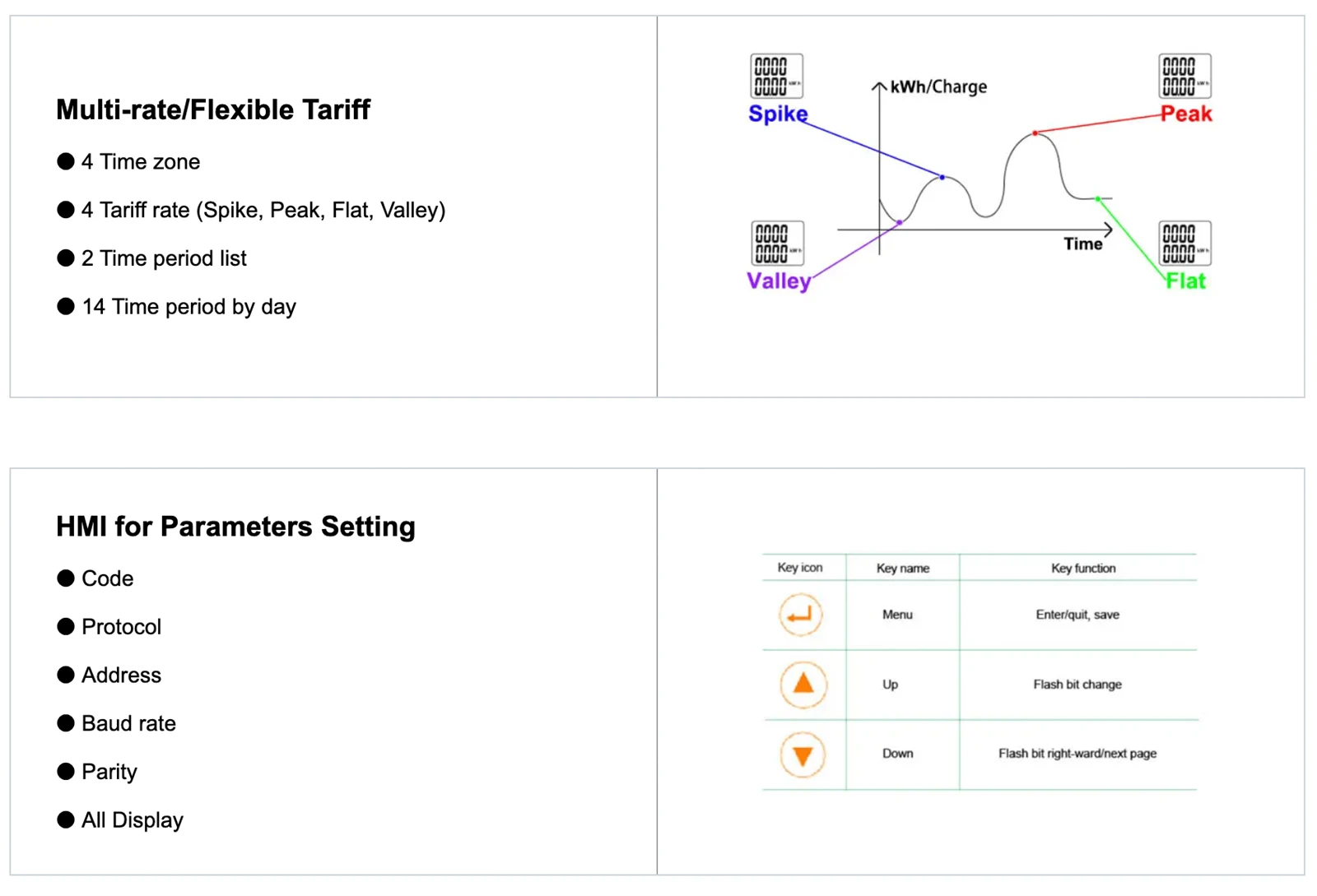

Multitaxa	Anpassa 4 tidszoner, 2 tidsintervalllistor, 14 tidsintervall per dag och 4 taxesatser	□F

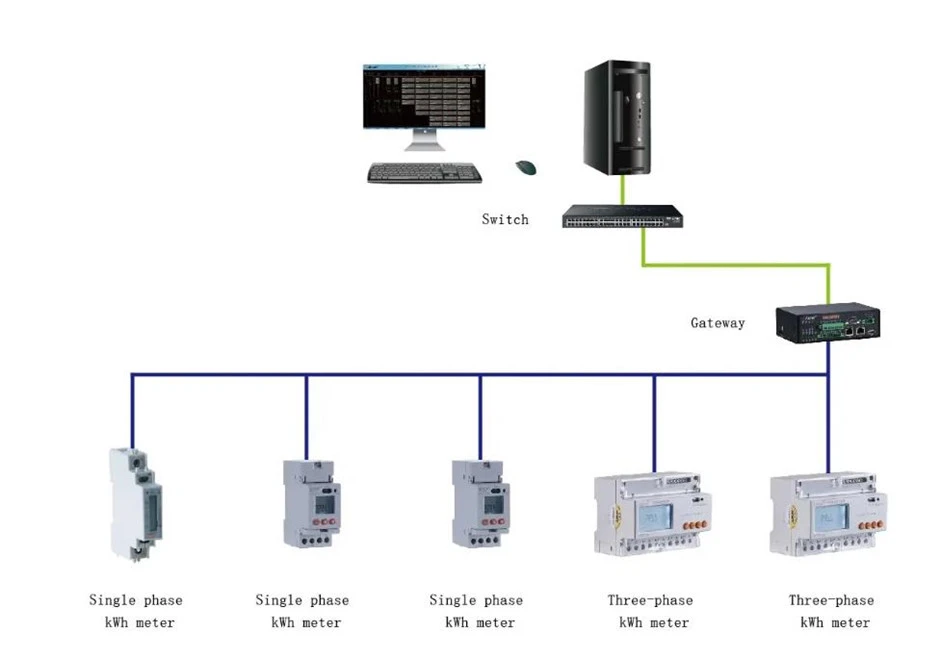

Kommunikation	Kommunikationsgränssnitt: RS485, Kommunikationsprotokoll: MODBUS-RTU	□C
Kommunikation	Infraröd kommunikation	■

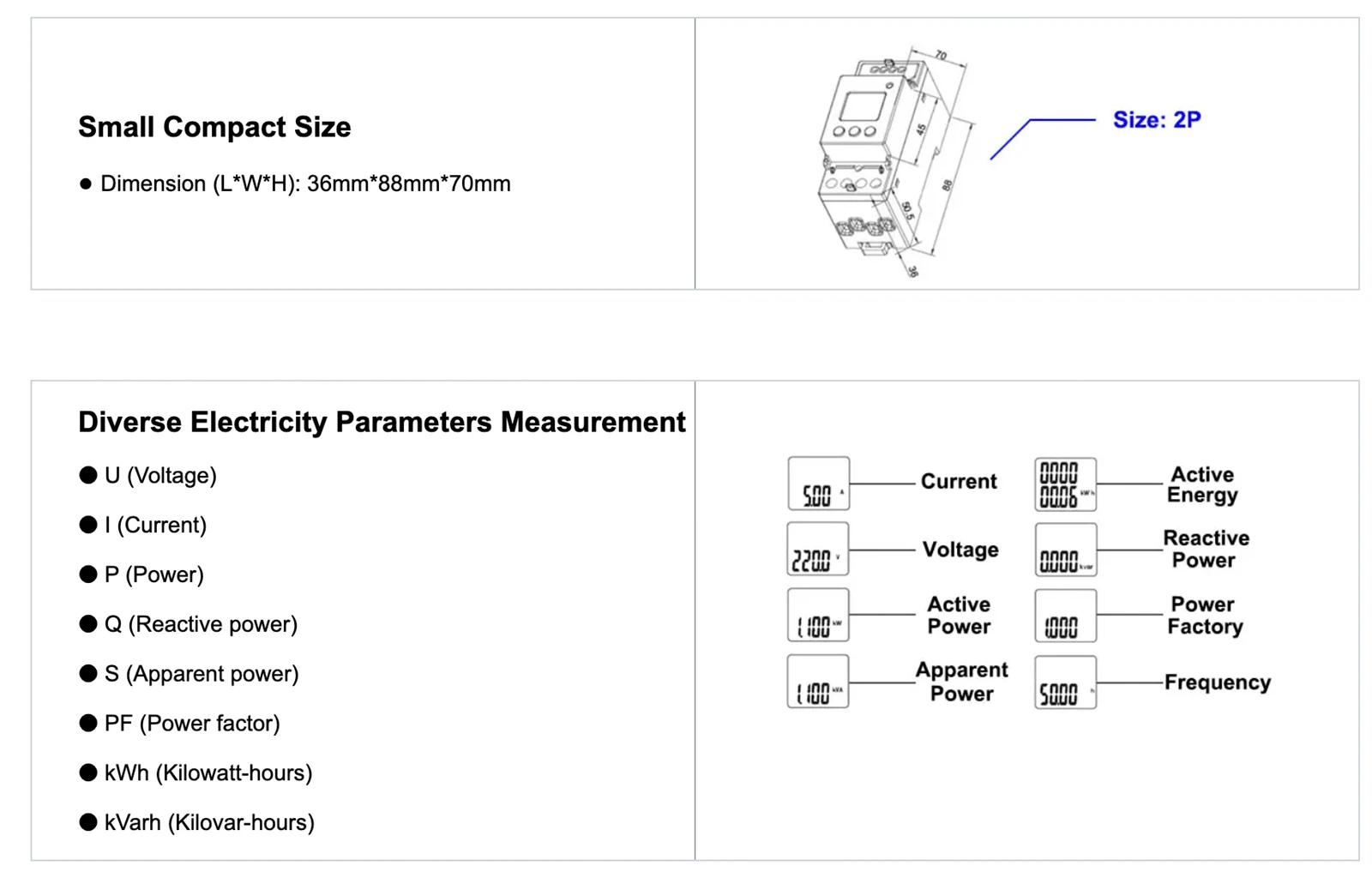

function-min

function2-min

Mått

1.2_

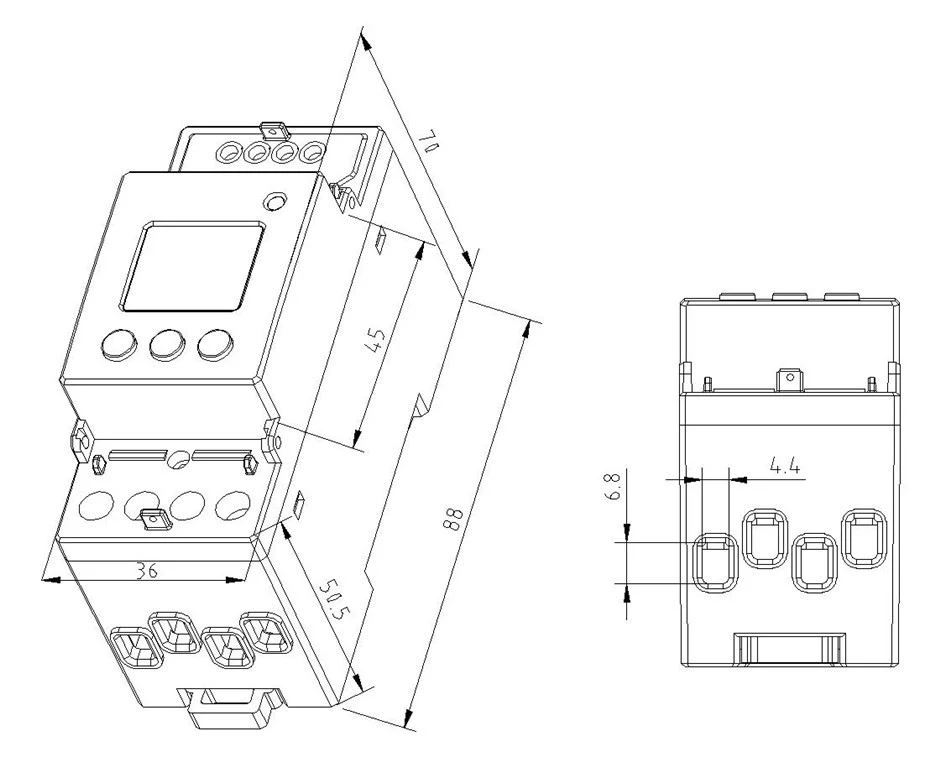

Instrumentets mått

Obs: Vridmomentet bör inte vara större än 4.0N·m

1.3

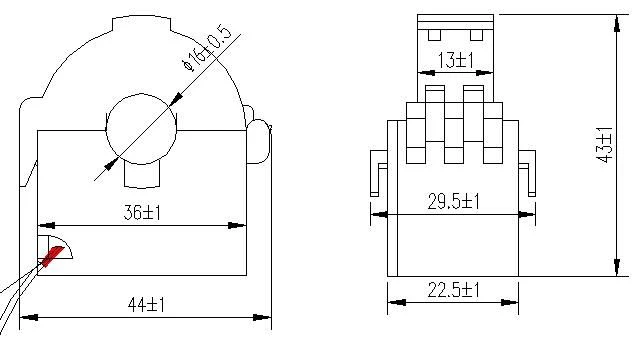

Externa transformatormått

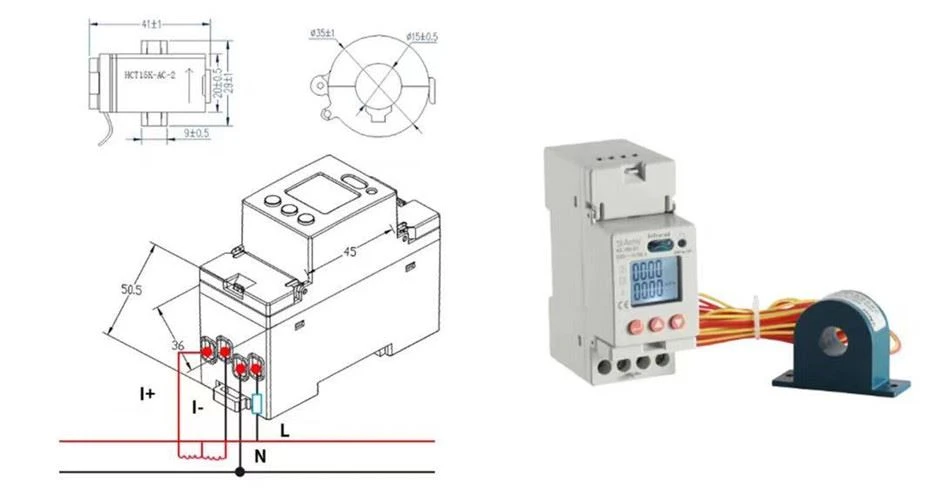

Kabeldragning

1.4_

1.5

10(60)A

ADL100 enfas elektrisk mätare använde den direkta anslutningsmetoden. Var uppmärksam på ingångs- och utgångsriktningen när du drar och skruvar ordentligt, förhindra mätaren från onormalt arbete.
