Beskrivning

Med hjälp av AC-samplingsteknik kan PZ-seriens elektriska energimätare mäta många elektriska parametrar för trefasnät såsom ström, spänning, effekt, elektrisk energi, etc. direkt eller indirekt. Den kan användas för lokal visning och kopplas ihop med styrutrustningen för att bilda ett mät- och styrsystem.

Utrustad med RS-485-kommunikationsporten, som använder kompatibelt Modbus-RTU-protokoll, kan mätare växla elektrisk parametersignal till standard analog utgång, med fyra-kanals (två-kanals) switching-ingång / två-kanals switching-utgång. Baserat på olika krav kan elektriska parametrar för transformationsförhållande, larm, kommunikation etc. ställas in och styras med knappar på frontplattan.

Mätare i PZ-serien har ett högt pris-prestandaförhållande och kan ersätta traditionella elektriska givare och mätare. Som en avancerad intelligent, digital front-end förvärvskomponent har dessa elektriska mätare använts i stor utsträckning i olika styrsystem, SCADA-system och energikällshanteringssystem.

Funktioner

1. Räknaren på trefasenergimätaren har bra tätnings- och anti-interferenseffekter så att den kan säkerställa noggrann mätning.

2. Högre noggrannhet för spänning: Klass 0.2, aktiv energi: Klass 0.5. Spänning kan anslutas till 660V.

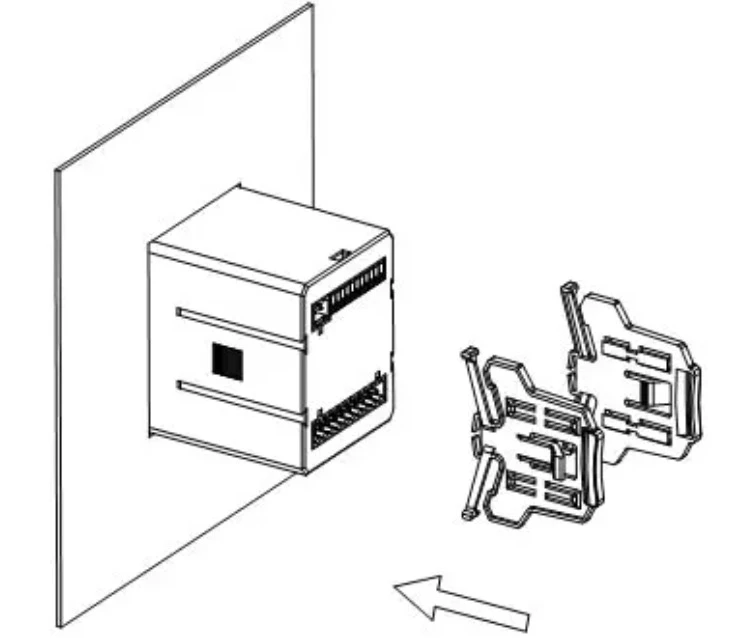

3. Designen 92*92/88*88 gör installationen bekvämare och sparar tid.

4. Den tydliga LCD/LED-skärmen låter dig se data tydligare och förhindrar fel.

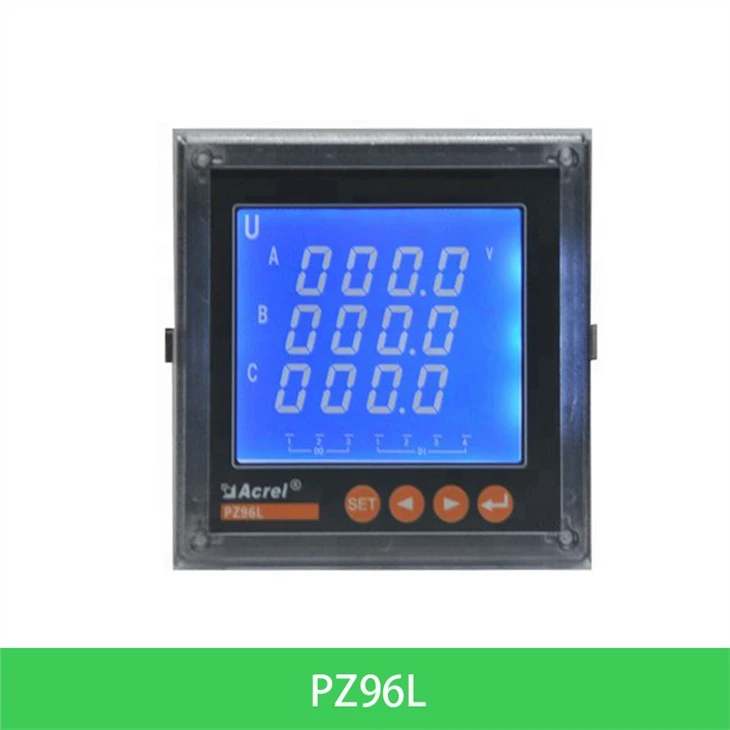

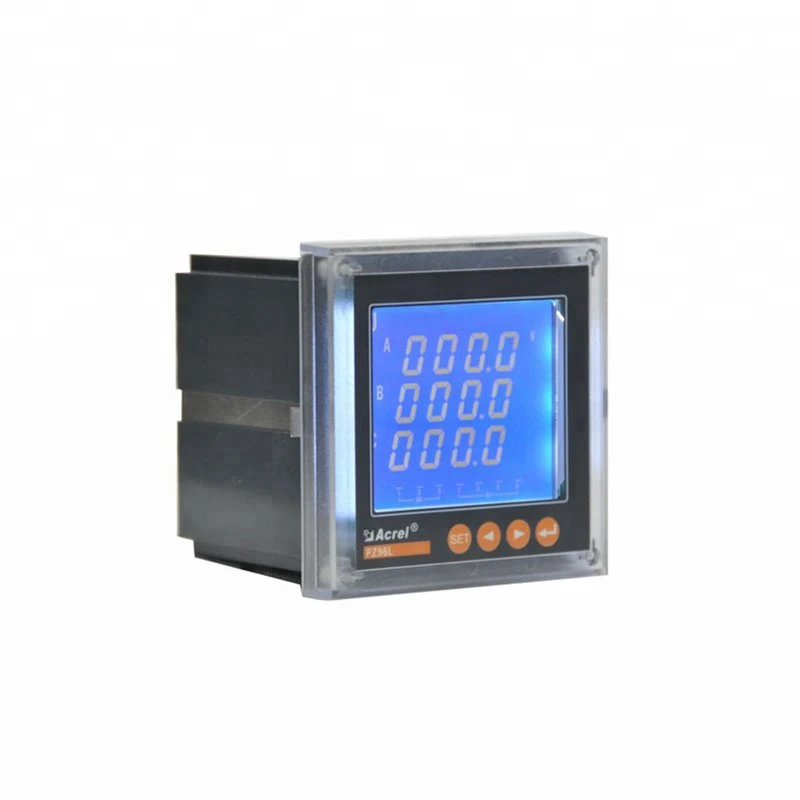

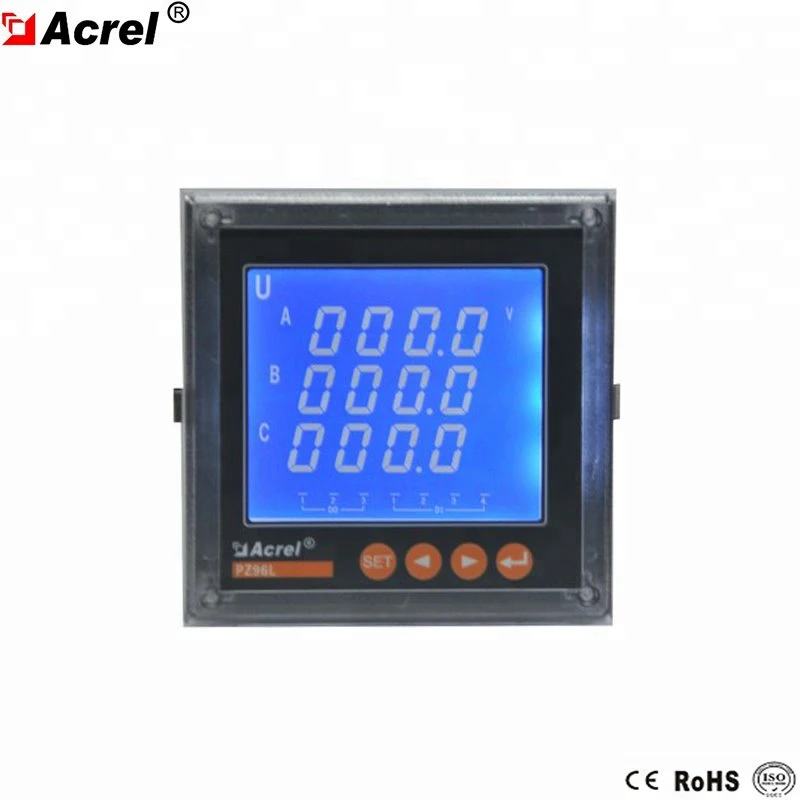

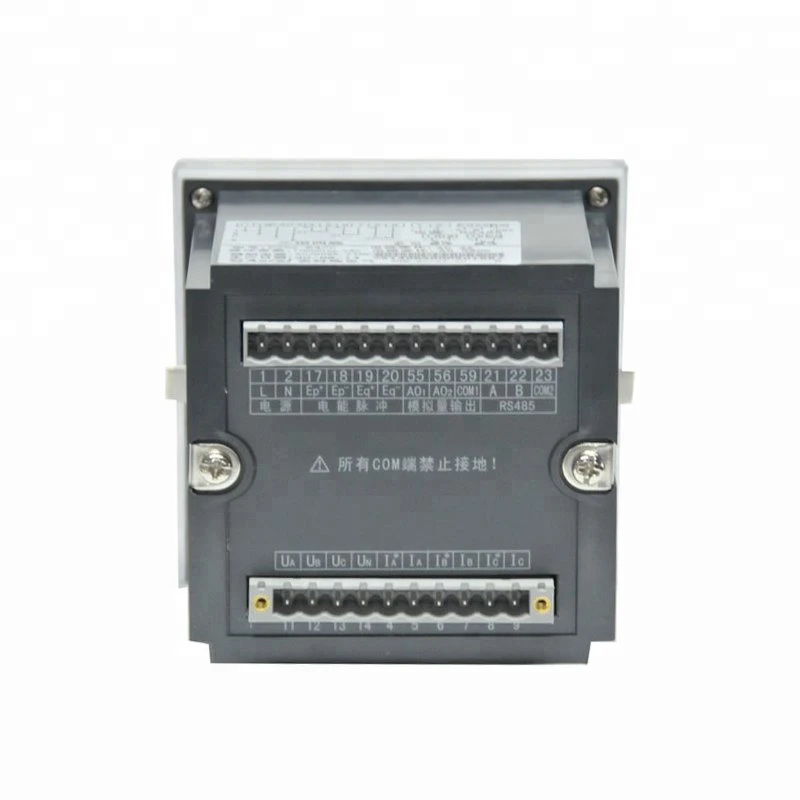

Utseende

Parameter

Projekt			Parmeter
Specifikation			3 fas 3 ledare, 3 fas 4 ledare
Inmatning	Ansluta		45-65HZ
	Frekvens		3 fas 3 tråd, 3 fas 4 tråd
	Spänning	överbelastning: 1,2 gångers betyg (kontinuerlig); 10-faldigt betyg i 1 sekund
		strömförbrukning: < 0.2VA
	Nuvarande	överbelastning: 1,2 gångers betyg (kontinuerlig); 10-faldigt betyg i 1 sekund
		strömförbrukning: < 0.2VA
Produktion	Elektrisk energi		Utgångsläge: 2-kanals fotokopplarpuls med öppen kollektor
			Pulskonstant: 10000, 40000, 160000 imp/kWh
	Kommunikation		RS485port, Modbus -RTU-protokoll
	Visa		LED- eller LCD-skärm, ställ in multipliceringseffekt, larm, växlingsindikering efter behag; För 1-kanals analog, displayrelaterad programmerbar inställning
Fungera	Växling av ingång		2-kanals eller 4-kanals passivt torrkontaktingångsläge
	Växlingsutgång		1 aktiv fotokopplarutgång
			Utgångsläge: 2-kanals relä INGEN kontaktutgång
	Analog utgång		Utgångsläge: 1-, 2- eller 4-kanalsutgång, 0 - 20mA,4 - 20mA programmerbar
			lastkapacitet Mindre än eller lika med 500Ω
Noggrannhetsklass	Frekvens {{0}}.05Hz, reaktiv elektrisk energi 1 klass, andra 0.5klass
Strömförsörjning	DC100~350V; AV 85~265V; （För att instrumentera ska ledningar råda）		Energiförbrukning<5VA
säkerhet	Equipment withstand voltage= power supply, voltage input circuit 2kVAC; power supply,current circuit 2.5kV/1min(RMS) Insulation resistance- input, output end to housing >100MΩ
	Utbud av		Modbus RTU:1~ 247;
Miljö	Temperatur	Arbete: -10 grader ~ plus 55 graders lagring: -25 grader ~ plus 75 grader
	Fuktighet	Mindre än eller lika med 93 procent RH Icke-kondenserande
	Höjd över havet	Mindre än eller lika med 2500m
