Produktionsbeskrivning

BM-serien DC-spänningssensorer är mätmodulen som omvandlar den uppmätta DC-spänningen till den proportionella LIKSTRÖMs- eller DC-spänningssignalen enligt den optiska isoleringsteorin. Ingångssidan är mycket isolerad från utgångssidan.

Hög noggrannhet, linjäritet och integration, liten storlek, enkel struktur, långsiktig stabilitet och anpassningsförmåga till olika arbetsförhållanden. De används ofta för systemkontroll och detektion av elektrisk utrustning inom kraft-, petroleum-, gruv-, kemikalie-, järnvägs-, kommunikations-, fastighetsautomatiseringssektorerna.

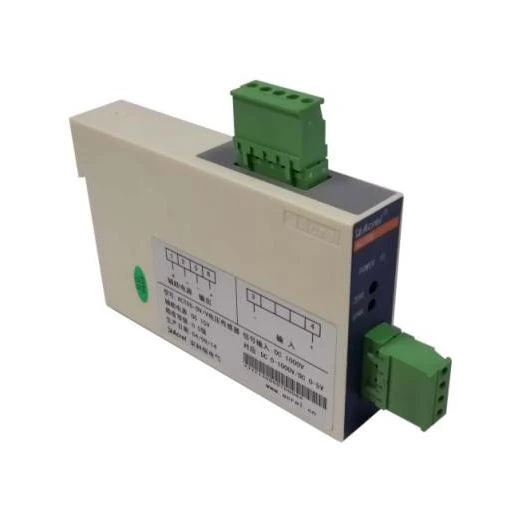

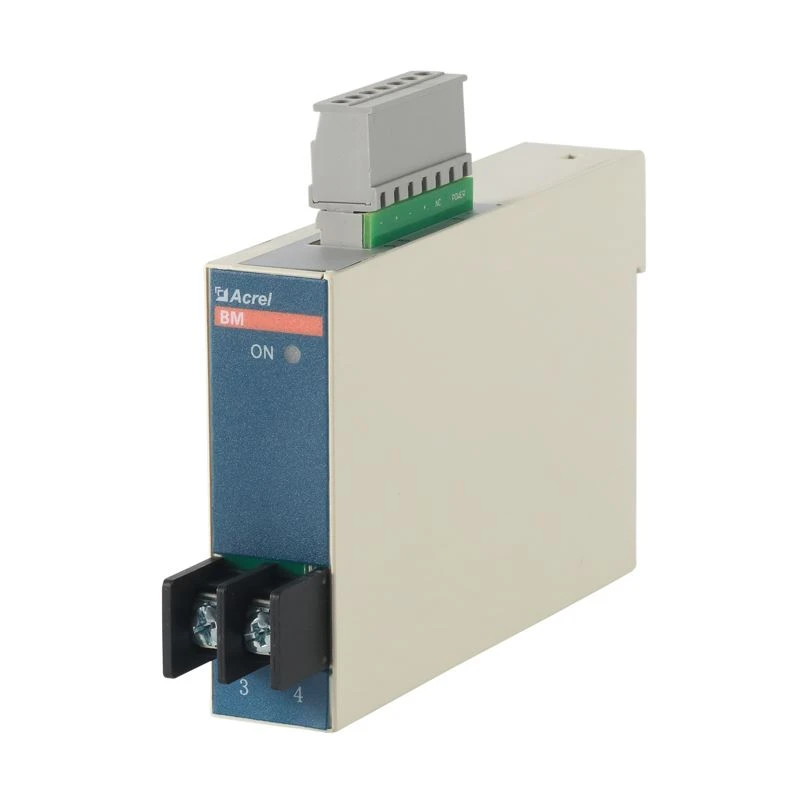

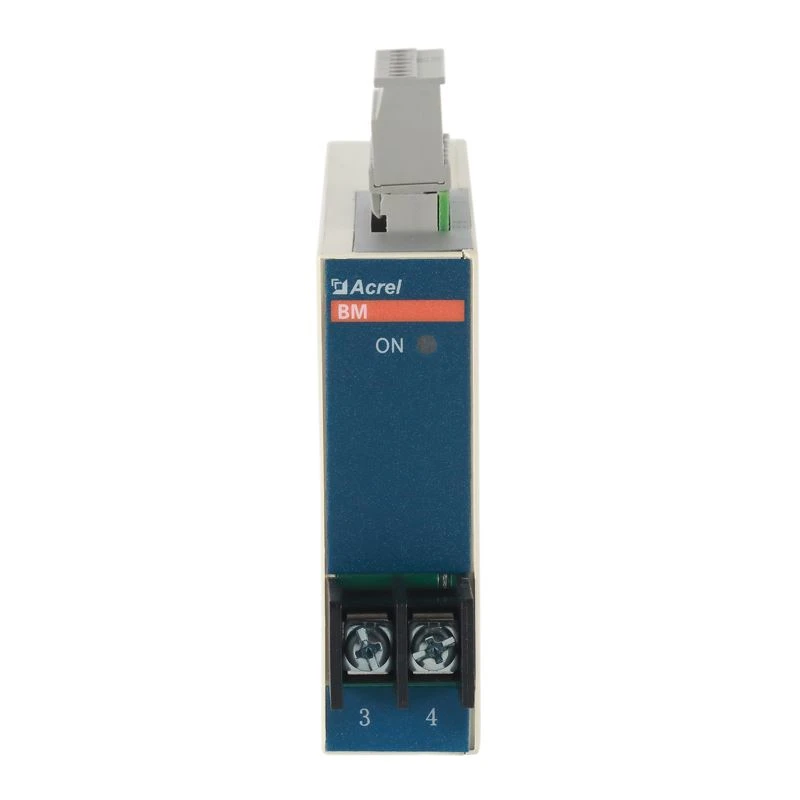

Utseende

Parametrar

Tekniska parametrar		Index
Inmatning		Skattesats DC300 ~ 1500V
		Mätning av spänningsområde 120% * Vpn
Utdata	Nominellt värde	spänning:DC 0-5V▼DC0-10V ; ström:DC 4-20mA▼DC 0-20mA
	Överbelastningsskydd	Max utmatning≤ 150% av full skala
	Belastningsbeständighet	>5000Ω (spänningsutgång)/<450ω(current>
Strömkälla		DC12V / DC15V / DC24V / DC48V (Tillval)
Precisionsgrad		0.5
motstå spänning		Effektfrekvens medstansspänning 3500VAC mellan ingång/ ut- och strömförsörjning
Linjäritetsfel		0.2%
Förskjuten spänning /Offsetström (Ta =+25°C)		50mV(motsvarar spänningseffekten)/80uA(motsvarar strömutgången)
Svarstid		≤ 30mS
Isoleringsbeständighet		>20MΩ@DC500V

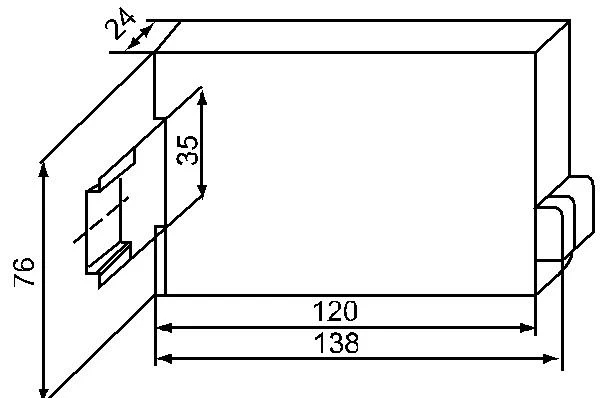

Installationsmetod		Med styrskena TS35
Omgivningsförhållanden	Temperatur	Driftstemperatur:-10°C-+55°C; lagringstemperatur: -40°C-+85°C
	Fuktighet	≤93%RH, ingen dagg, ingen aggressiv gas
	Höjd	≤2500m
