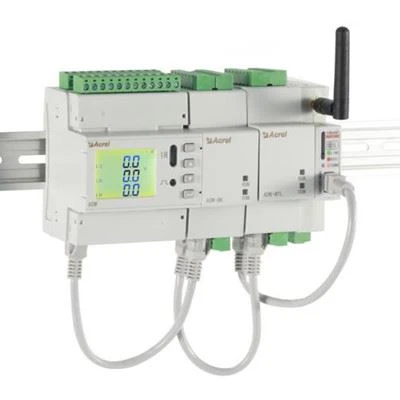

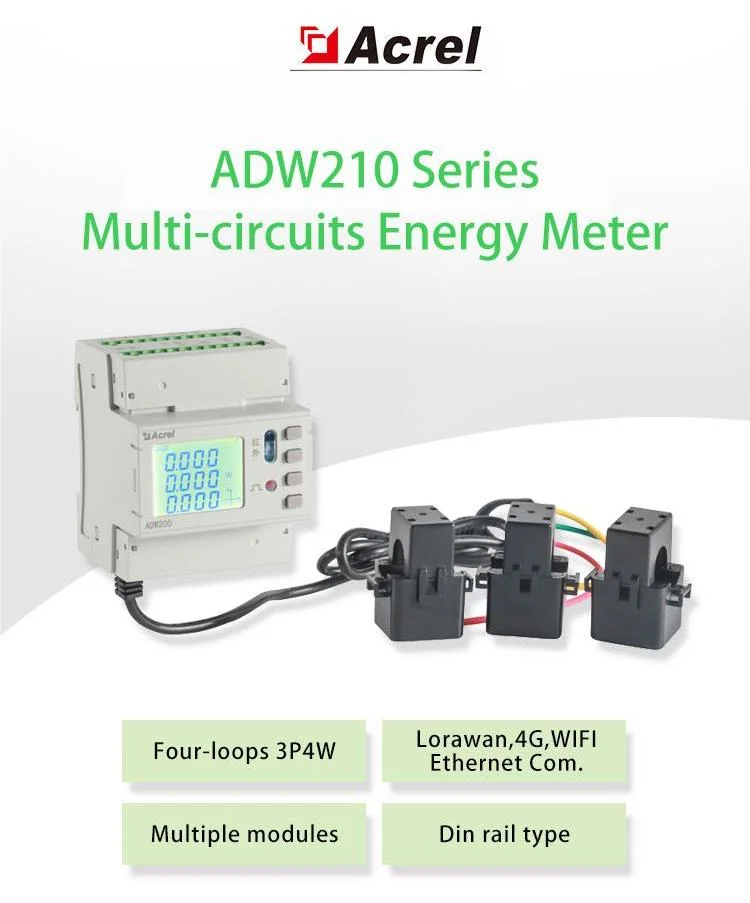

Beskrivning
Acrel ADW2XX-serien räls-typ multi-loop effektmätare används huvudsakligen för att mäta de fullständiga elektriska parametrarna för flera trefaskretsar, upp till fyra trefasiga loopströmingångar kan anslutas samtidigt. Den kan mäta spänning och ström, effekt, effektfaktor, fasvinkel, obalans, harmoniska och andra parametrar.
|
|
Noggrannhet Aktiv effekt: klass 1 Frekvens Område:50 - 60Hz Pulsutgång Aktiv pulsutgång och reaktiv pulsutgång Konsumtion <0.5VA(Single phase) |
|
Mått (L*B*H) Panelstorlek (L×B):72*97,7*36 mm Trådlös Sändning på 470MHz och maximalt avstånd i öppet utrymme är 1 km; 2G; OBS! Startström 4‰LB |
|
|
Specifikation |
3 fas 3 ledare, 3 fas 4 ledare |
|
|
Spänning |
Märkspänning |
3*220/380V |
|
Konsumtion |
<0.5VA |
|
|
Nuvarande |
Ingångsström |
5A,100A |
|
Konsumtion |
<0.5VA |
|
|
Noggrannhet |
Nuvarande |
Klass 0.5 |
|
Aktiv kraft |
Klass 1 |
|
|
Reaktiv effekt |
Klass 2 |
|
|
Kommunikation |
RS485(Modbus-RTU) |
|
|
Relativ luftfuktighet |
Mindre än eller lika med 95 % (Ingen kondensering) |
|
|
Skissera |
L*B*H(mm) |
72*97.9*36 |
|
Temperatur |
Drift |
-25~55 grader |
|
Lagring |
-40~80 grader |
|
|
Fuktighet |
Mindre än eller lika med 95 % (Ingen kondensering) |
|
|
Höjd över havet |
<2000m |
|
Fungera

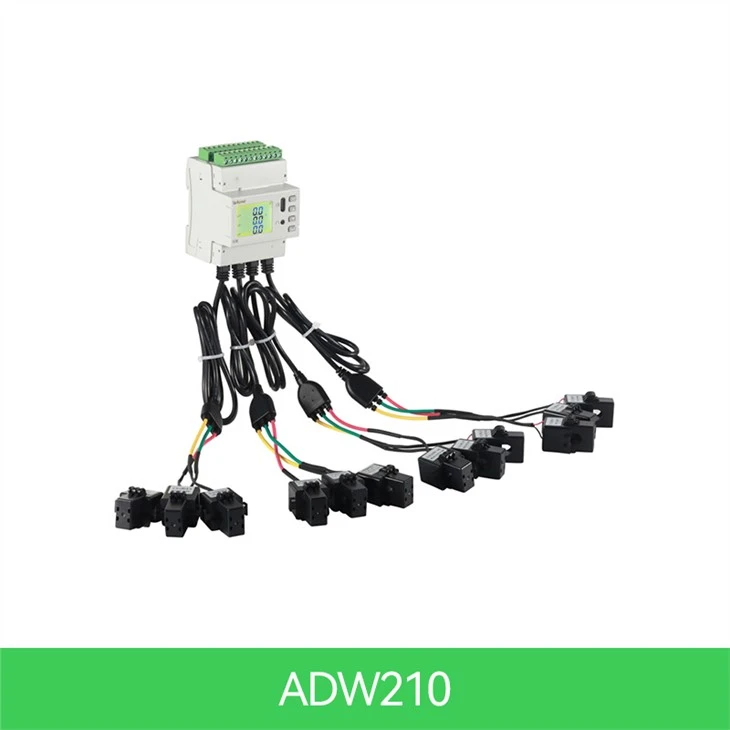

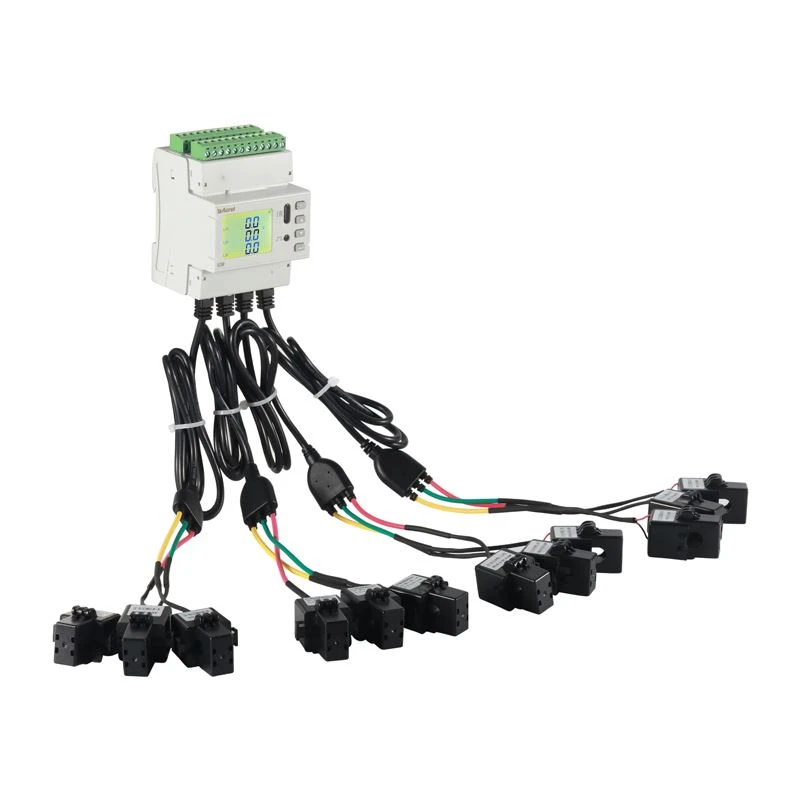

ADW210-seriens rälstyp flerslinga AC trefas energimätare energimätare används huvudsakligen för fullständig elektrisk parametermätning av flera trefasiga slingor. De kan samtidigt ansluta till strömingången på upp till fyra trefasslingor.
|
|
●N (1, 2, 3, 4) trefaskrets helelektrisk parametermätning, extern strömtransformator; ● Övervaka trefas spänning/ström, nollsekvensström och frekvens; ● Övervaka trefaseffekt, total effekt (aktiv, reaktiv och skenbar); ● Övervaka trefas effektfaktor och total effektfaktor; ● Övervaka spänning/ström fasvinkel, spänning/ström obalansgrad; ●Övervaka spänning och ström totala övertoner och 2-31 underövertoner; ●Extrema register över spänning, ström och effekt för innevarande månad och förra månaden; ●Maximal ström, maximal effektbehov och realtidsström, realtidseffektbehov; ●200 händelseposter, inspelning av DIDO-åtgärder; ●Stöd överspänning, överström, fasfel, DI-länkning och annan larmutgång; ●4-tidszon 14-tidshastighetsinställning; ●Elektrisk energi i fyra kvadranter, 12-månaders statistik för elenergi med flera hastigheter; ●31 dagars frysning av elektrisk energi med fyra kvadranter och flera hastigheter, mätning av elektrisk energi framåt och bakåt; ●Tvåvägsomkopplaringång, tvåvägsomkopplarutgång, RS485-kommunikation, aktiv pulsutgång (motsvarande slinga kan kopplas om). |

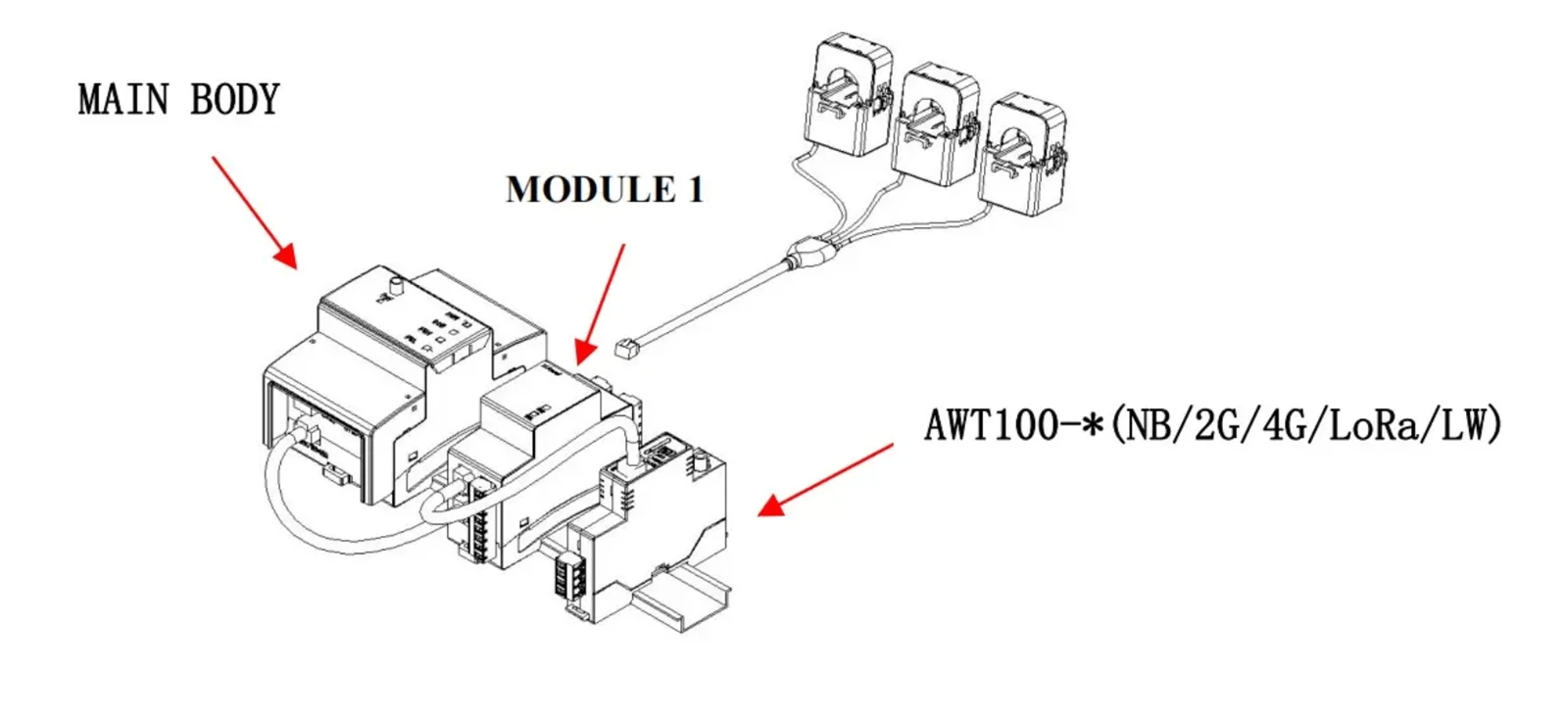

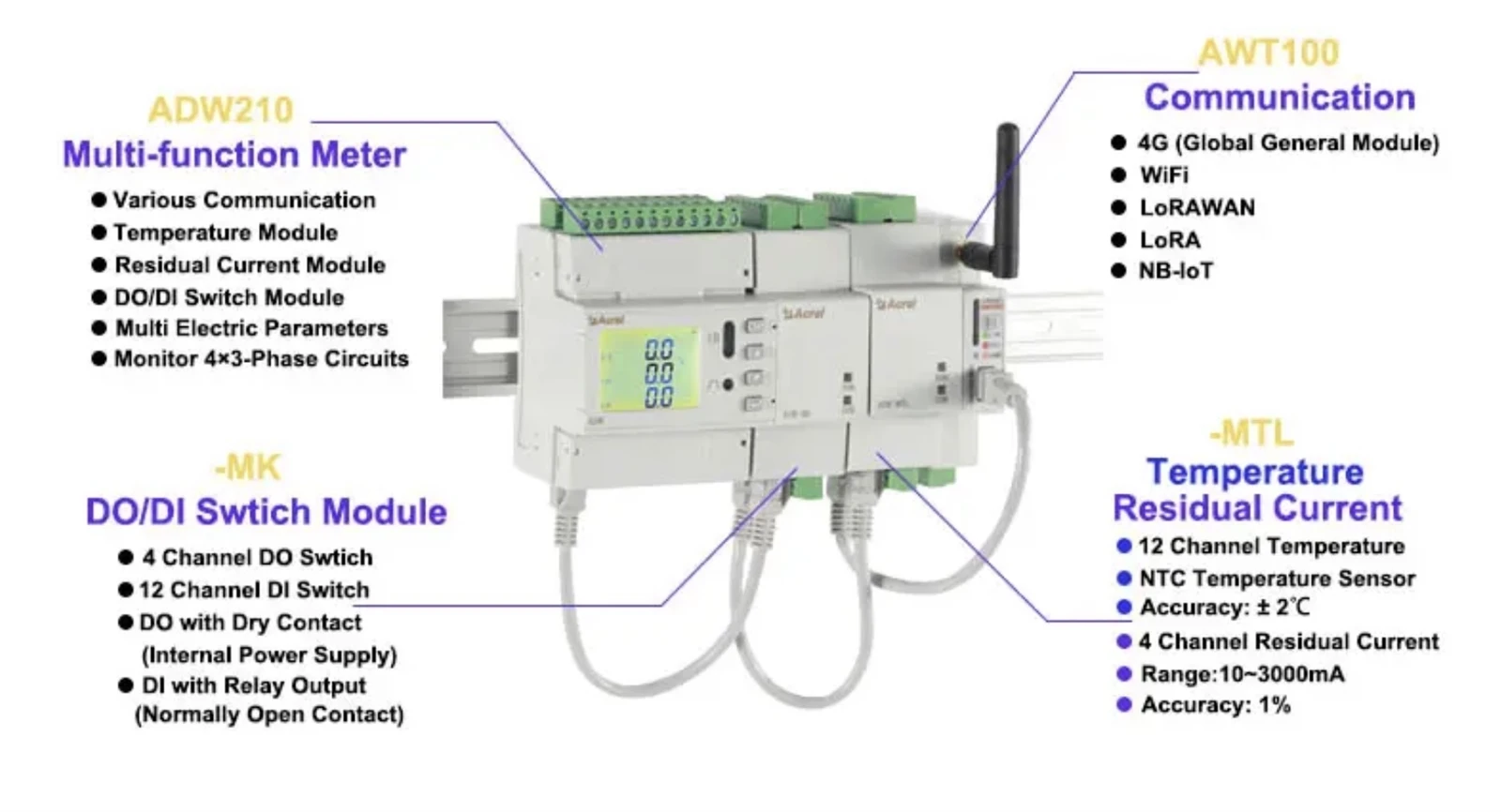

Utökad kommunikationsmodul --- AWT100:
|
●AWT100 |
● WiFi
● LoRaWAN
|
|
| Utökad modul | Beskrivning |
| AWT100 kommunikationsmodul | 4G (global allmän modul) |
| 4G (sydamerikansk modul) | |
| LoRaWAN (868 MHz, 923 MHz) | |
| LoRa (460~510 MHz) | |
| NB-IoT |
UtökadKabeltemperatur och restströmmätningsmodul --- MTL
|
●MTL |
● Temperaturmätning:-20 grad ~+100 grad
● Restströmsmätning: 10~3000 mA
● Noggrannhet: Temperatur: ± 2 grader; Restström: 1 % (klass 1)
|
|
| Utökad modul | Beskrivning | |
| -MTC temperatur & jordfelsbrytare Mätmodul |
Temperaturmätning | -20 grad ~+100 grad |
| Restströmsmätning | 10~3000 mA | |
| Noggrannhet | Temperatur:± 2 grader; Restström: 1 % (klass 1) | |
| Strömförsörjning | DC 12V;förbrukning: Mindre än eller lika med 1W;RJ45-gränssnitt | |
| Kommunikation | RJ45-gränssnitt; MODBUS-RTU (kommunikation med huvuddelen) | |
UtökadDO/DI Switch Extra Funktion Modul --- MK
|
●MK |
● 12-kanals DI (digital ingång)
|
|
| Utökad modul | Beskrivning | |
| -MK Switch Modul | 12 × DI (ingång) | Torr kontaktingång med inbyggd strömförsörjning |
| 4 × DO (utgång) | Relä normalt öppen kontaktutgång; klassificering AC 250V/3A ,DC 30V/3A | |
| Strömförsörjning | DC 12V;förbrukning: Mindre än eller lika med 1W;RJ45-gränssnitt | |
| Kommunikation | RJ45-gränssnitt; MODBUS-RTU (kommunikation med huvuddelen) | |

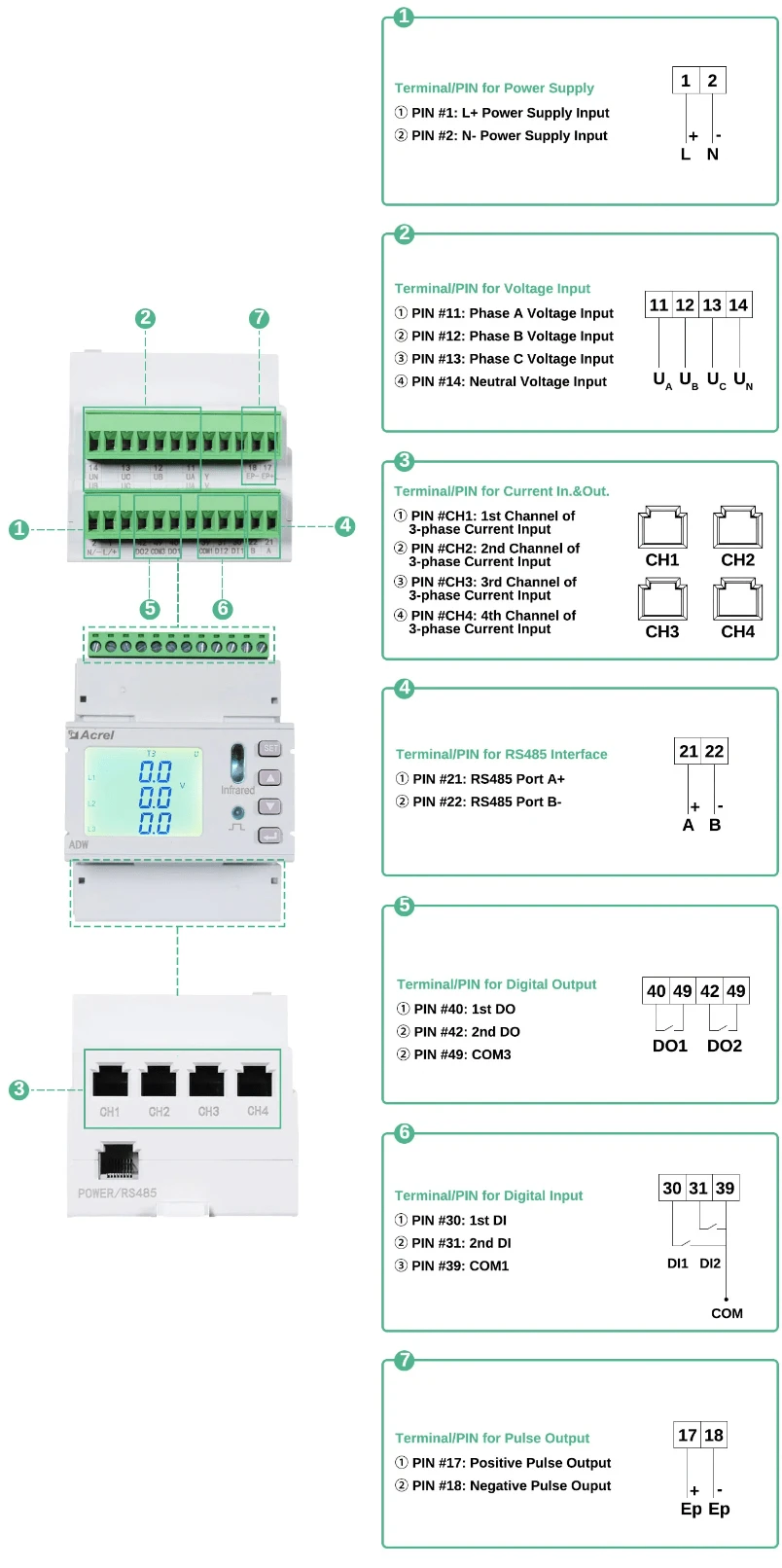

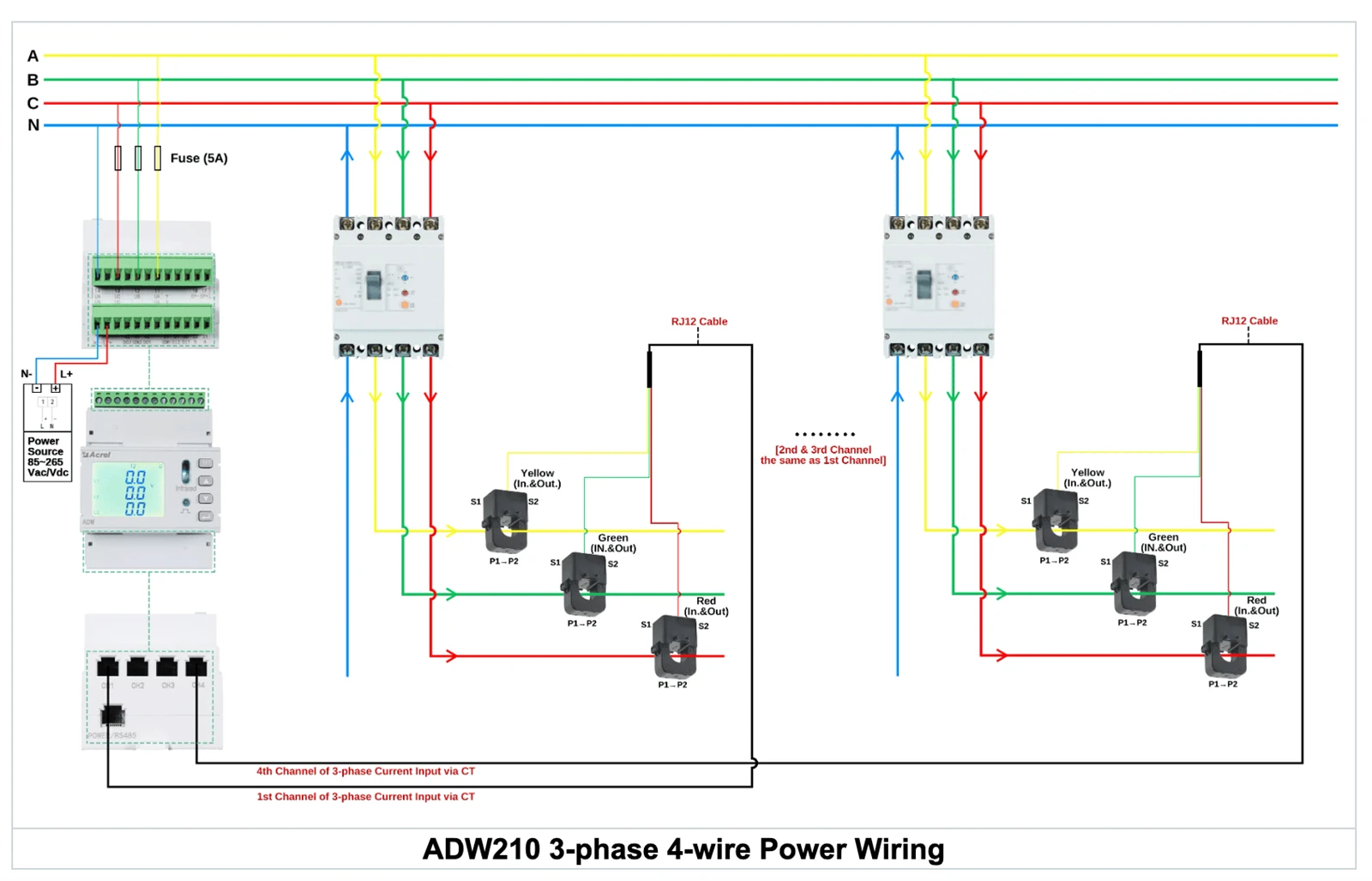

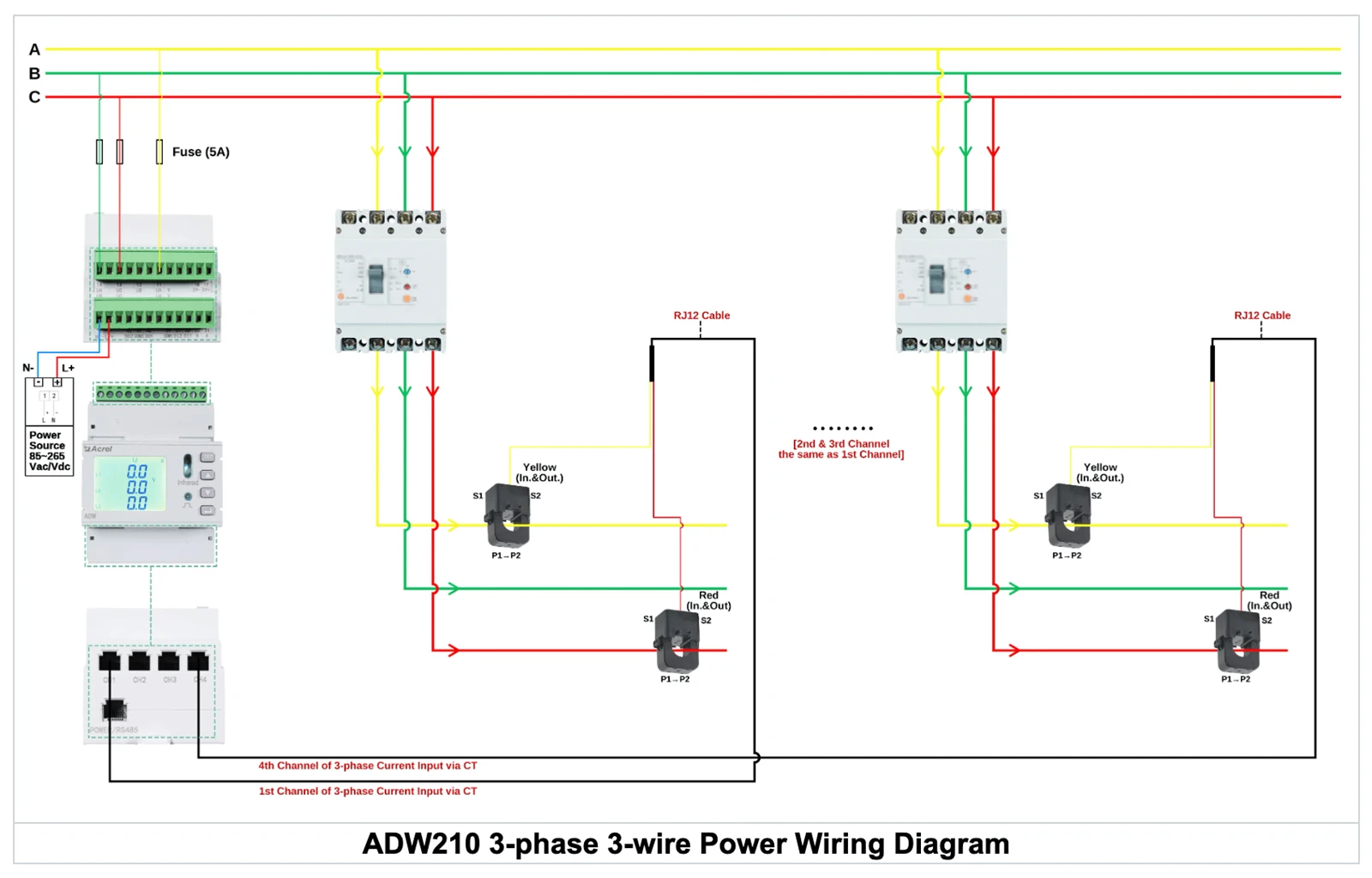

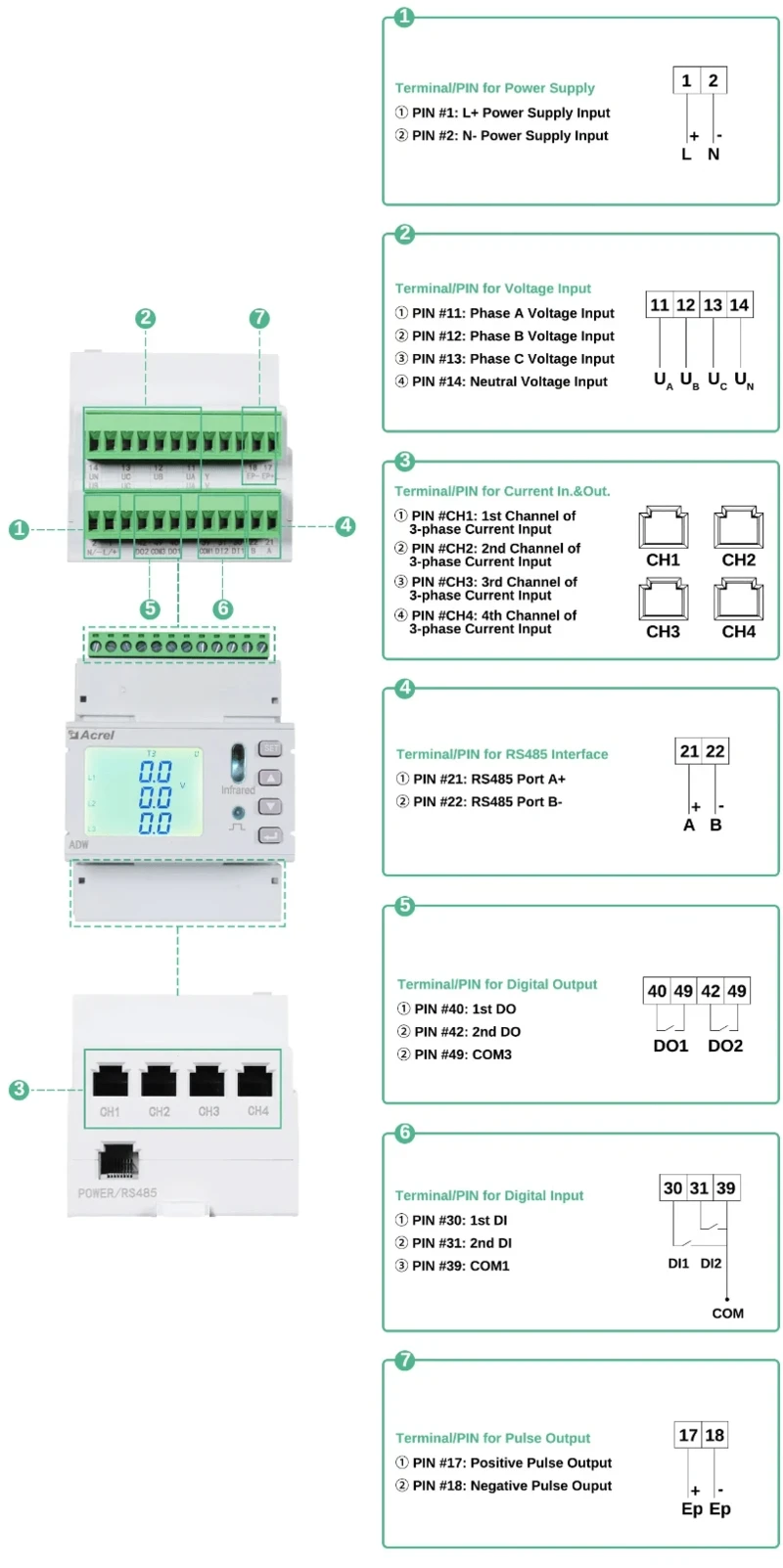

Kabeldragning

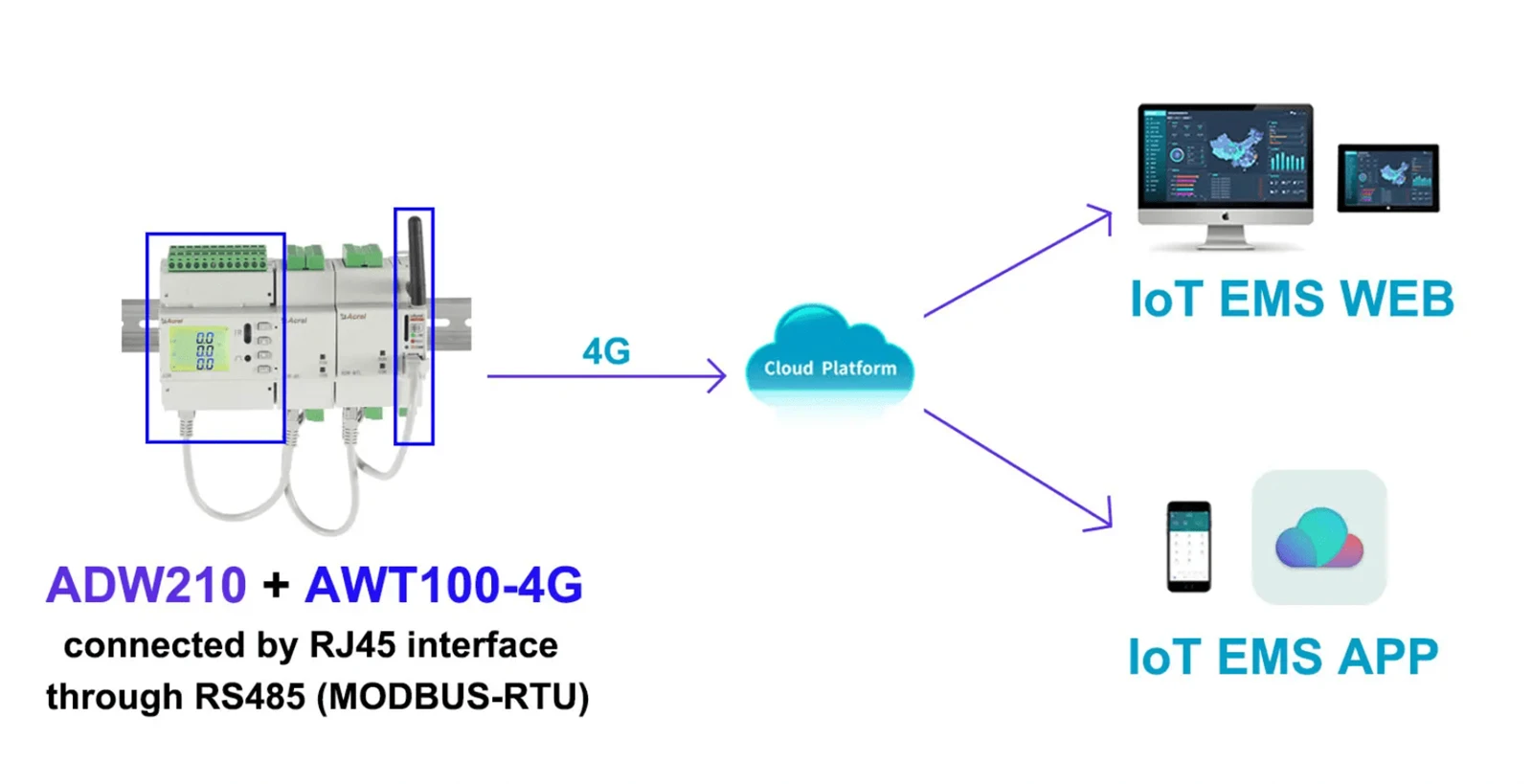

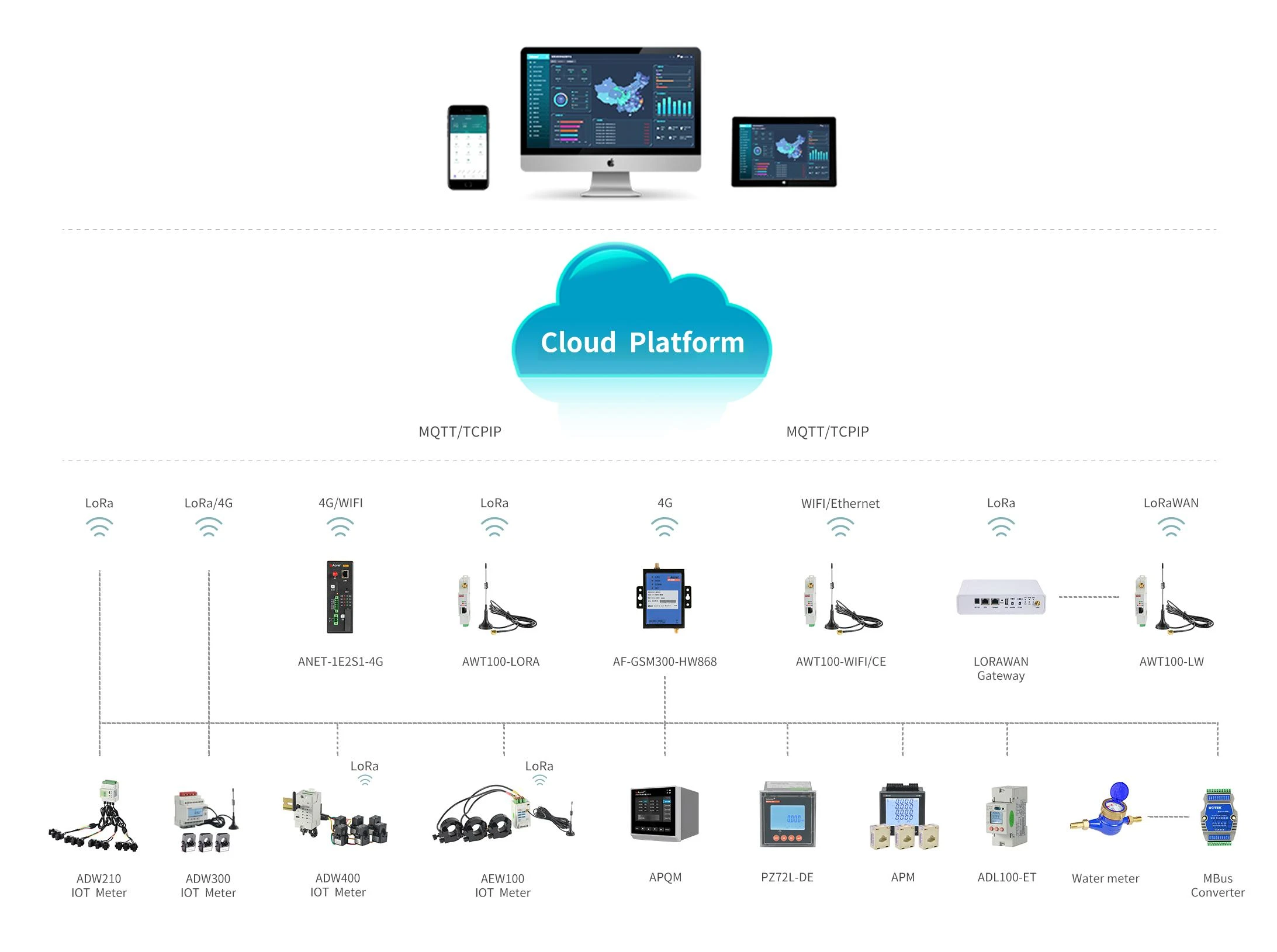

IoT-lösning
