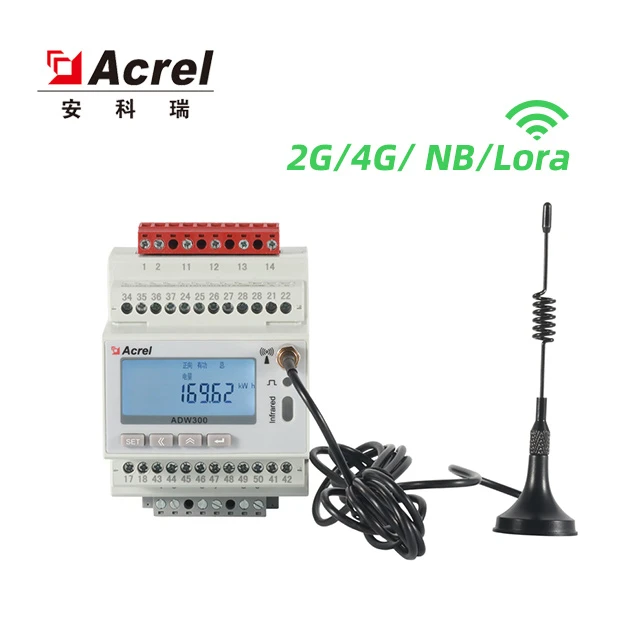

Beskrivning
Acrel Wireless Three Phase Energy Meter används huvudsakligen för att mäta tre faser av aktiv energi på lågspänningsnät. Denna trådlösa energimätare har fördelar inklusive kompakt storlek, hög precision, rika funktioner. Enligt olika krav.
Det finns många kommunikationsfunktioner som RS485-kommunikation, 2G, NB, 4G, WiFi som lägger till det nya aktuella samplingsläget med hjälp av en extern transformator. Den kan installeras flexibelt i fördelningsboxen för att uppnå delobjekt elektrisk energimätning, drift- och underhållsövervakning eller effektövervakningskrav för olika regioner och olika belastningar.

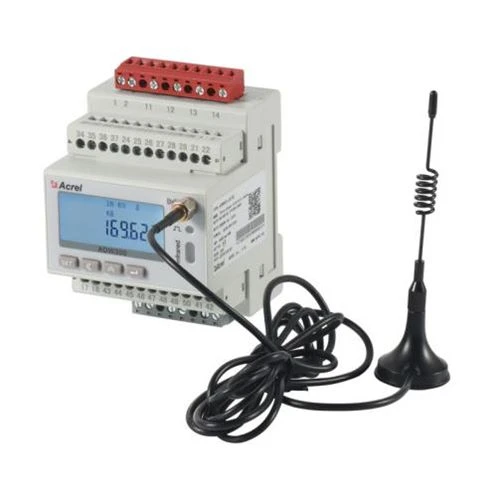

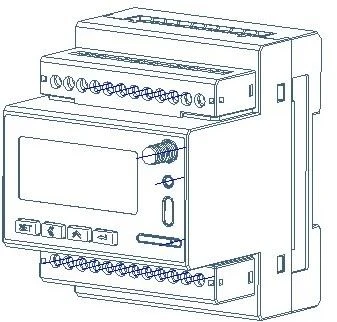

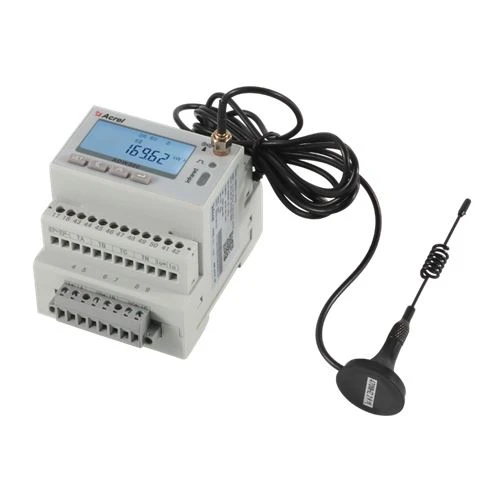

Utseende
 |  |  |
Med ökningen av låg effekt, BRED NÄTVERKSTEKNIK (LPWAN), såsom Acrels LoRa-enheter och LoRaWAN öppna protokoll, nya smarta elmätningslösningar visar sig vara ett övertygande alternativ till andra anslutningsalternativ för både Internet of Things (IoT) -nätverk och smarta nätapplikationer. Lora / LoRaWAN energimätare möjliggör förvärv av energimätaravläsningar och överför data över flera kilometer för aggregering.
Parametrar
Spänningsingång | Märkspänning | 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V |
Hänvisning frekvens | 50 Hz | |
Konsumtion | <0.5va(each> | |
Aktuell ingång | Ingångsström | 3×1.6 A; 3×1(6)A(ADW300W, 3×20(100)A(ADW300W) |
Starta strömmen | 1‰Ib (klass0.5S), 4‰Ib(klass1) | |
Konsumtion | <1va(each> | |
Hjälpkraft | Strömkälla | AC85 ~ 265V |
| Effektförbrukning | <> | |
Mätprestanda | Standard | IEC62053-22: 2003, IEC62053-21: 2003 |
Aktiv energi noggrannhet | Klass0.5S(ADW300), Klass1(ADW300W) | |
Temperatur noggrannhet | ±2°C | |
Puls | Pulsens bredd | 80±20 ms |
Puls konstant | 6 400imp/kWh, 400imp/kWh | |
Kommunikation | Trådlös | Överföring på 470MHz och maximalt avstånd i öppet utrymme är 1km; 2G; OBS;4G |
Infraröd kommunikation | Den konstanta baudhastighetenis1200 | |
Gränssnitt | RS485(A、B) | |
Anslutningsläge | Skärmade tvinnade parledare | |
Protokoll | MODBUS-RTU |
Beskrivning av funktion
Funktion | Beskrivning av funktionen | Funktion ger |
Visningsläge | LCD | ■ |
Energimätning | Aktiv kWh(positiv och negativ), kvadrantreaktiv kraft energi | ■ |
Elektrisk mätning | U、I、 P、Q、S、PF、F | ■ |
Harmonisk funktion | THDv、Harmonicon 2:a-31:a | ■ |
Pulsutgång | Aktiv pulsutgång | ■ |
Trefas obalansgrad | Spänningsobalans, ström obalans | ■ |
Temperaturmätning | Temperaturen på A/B/C/N(Alternatecon-figuration: T) | □ |
DI/DO | 4DI,2DO(Alternativ figuration: K) | □ |
Efter ström | Enkelriktad efter ström (Alternatecon figuration:L) | □ |
LED-skärm | Puls LED-skärm | ■ |
Extern strömtransformator | Extern strömtransformator av öppen typ (Alternativ figuration: W) | □ |
Elektrisk parameter | Underspänning, underström, överström, underbelastning etc. | ■ |
Kommunikation | Infraröd kommunikation | ■ |
RS485(Alternativ figuration: C) | □ | |
Trådlös överföring på470MHz (Alternativ figuration: LR) | □ | |
GPRS(Alternatecon figuration:2G) | □ | |
NB-IOT(Alternatecon figuration: OBS) | □ | |
4G(Alternatecon-figuration:4G) | □ |
( ■ inom □ valfritt )
Mått
Dimension av jordfelstransformator
Specifikationer | CurrentRating | Invändig diameter Φ mm | Utvändig diameter Φ mm | Vikt |
AKH-0.66L45 | 16 ~ 100A | 45 | 76 | 0.18 |
AKH-0.66L80 | 100 ~ 250A | 80 | 120 | 0.42 |
AKH-0.66L100 | 250 ~ 400A | 100 | 140 | 0.50 |
AKH-0.66L150 | 400 ~ 800A | 150 | 190 | 1.32 |
AKH-0.66L200 | 800 ~ 1500A | 200 | 240 | 1.94 |

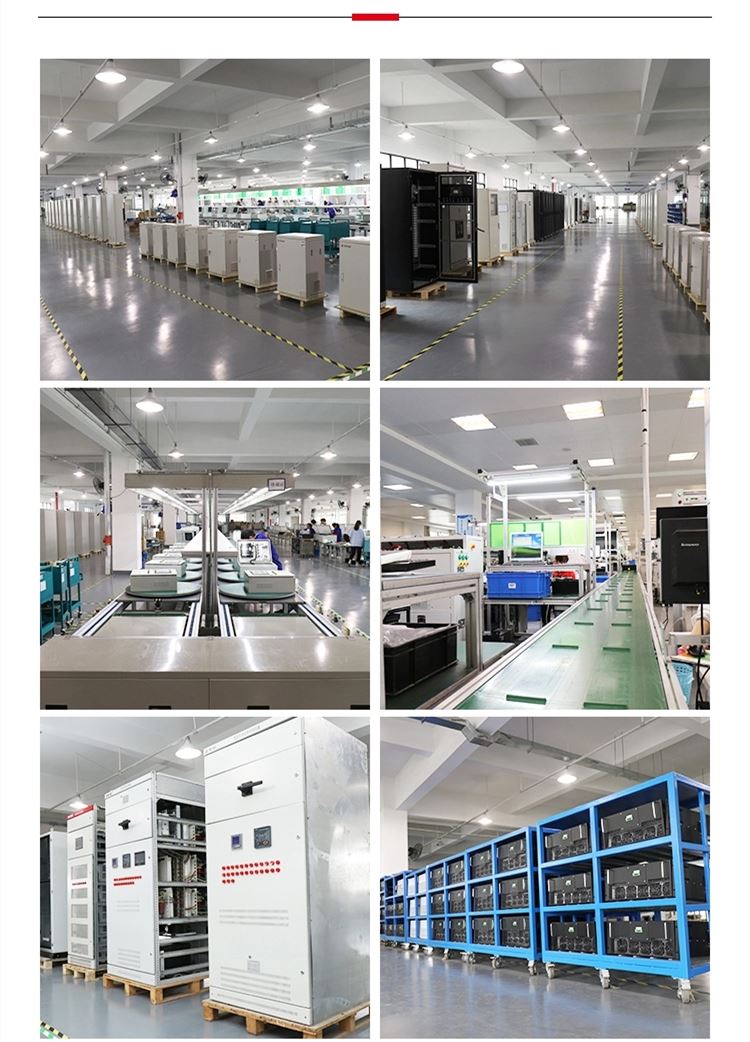

Professionell teknisk support och bearbetningsmaskiner

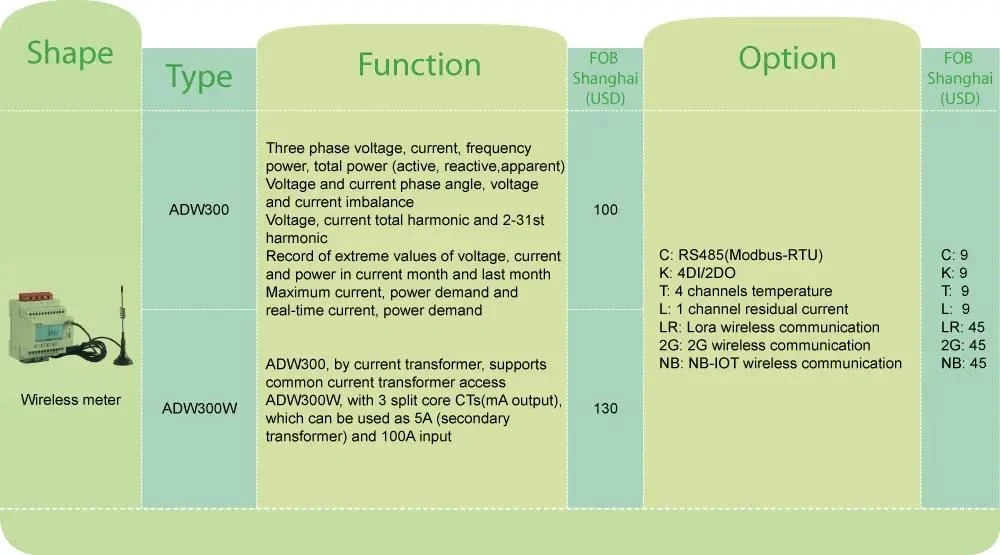

Citat
(kontakta oss för att veta WiFi / 4G-versionens pris)
