Beskrivning

ADW350 Trådlös mätmätare används främst för att mäta trefas aktiv energi på lågspänningsnät. Produkten har fördelar inklusive kompakt storlek, hög precision, rika funktioner. Enligt olika krav finns det många kommunikationsfunktioner som RS485-kommunikation, NB, 4G, som lägger till det nya aktuella samplingsläget med en extern transformator.

Den kan installeras flexibelt i distributionsboxen för att uppnå underartikeln elektrisk energimätning, drift- och underhållsövervakning eller kraftövervakningskrav för olika regioner och olika laster.

Parameter

Spänningsinmatning	Märkspänning	AC: 3×57.7/100V, 3×220/380V, 3×380/660V, 3×100V, 3×380V, 3×660V; DC: 48V
	Hänvisning frekvens	AC: 50 Hz
	Konsumtion	<0.5va (each="">
Aktuell inmatning	Ingångsström	AC: 3×20(100)A DC: 50A,100A
Aktuell inmatning	Konsumtion	<1va (each="">
Hjälpkraft	Strömkälla	AC: 85 ~ 265V DC: 48V±20%
Hjälpkraft	Effektförbrukning	<>
Mätprestanda	Elektrisk parameter	Undergrupp 0.5
Mätprestanda	Aktiv energi noggrannhet	Klass 1
	Temperaturområde	-40°C~100°C
	Temperatur noggrannhet	±2°C
GÖRA	Kontaktklassificering	5A,AC250V/DC30V
Puls	Pulsens bredd	80±20ms
Puls	Puls konstant	AC:400imp/kWh DC:1600imp/kWh
Kommunikation	Trådlös	2G;OBS;4G
	Infraröd kommunikation	Den konstanta baudhastigheten är 1200
	Gränssnitt	RS485(A、B)
	Anslutningsläge	Skärmade vridna parledare
	Protokoll	MODBUS-RTU

Noggrannhet

Undergrupp 0.5
Mätning
U, I, P, Q, S, PF, F
Harmonisk funktion

THDv, 2:a-31:a
DI/DO
3DO

Mätkanal

3 DC-kanal eller 1 AC Channel Tre-fas

Dimension(L*W*H)
72 *71.5*92.6mm
Installation
DIN 35 mm
Kommunikation
NB-IOT, Infraröd, 2G, 4G
Temperaturmätning
Tvåvägstemperatur

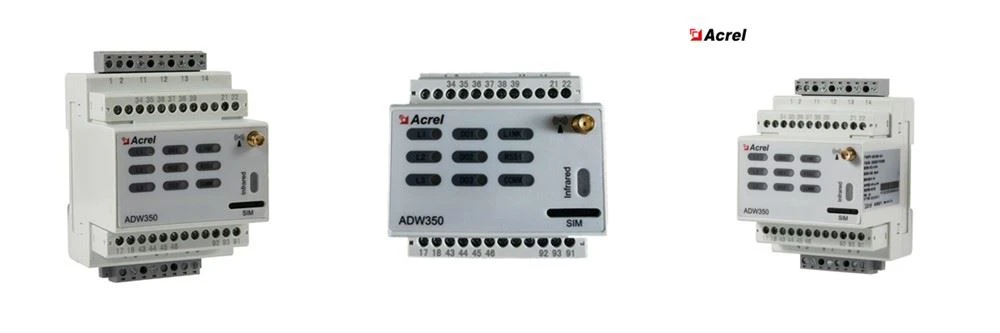

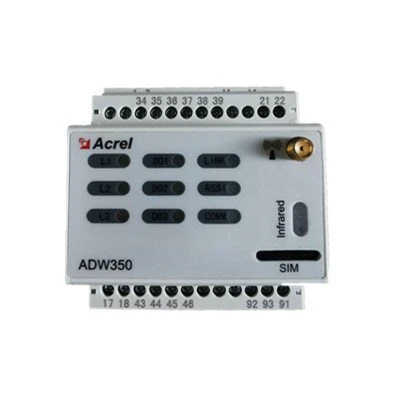

Utseende

112999a_

Så här väljer du din DC-transformator

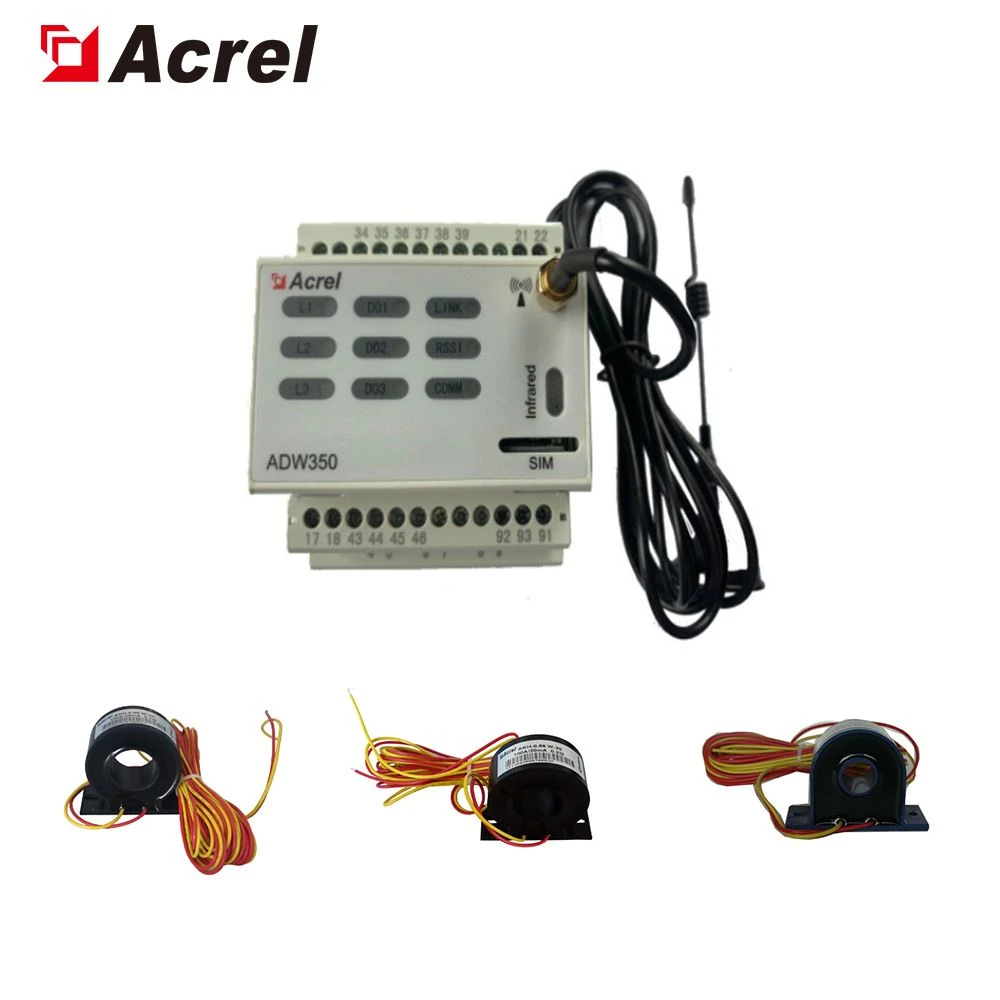

with ct ac

ADW350 Wireless DC Multi-Loop Din Rail Energy Meter används främst för att mäta DC eller tre AC aktiv energi på ett lågspänningsnät. Produkten har fördelar inklusive kompakt storlek, hög precision, rika funktioner.

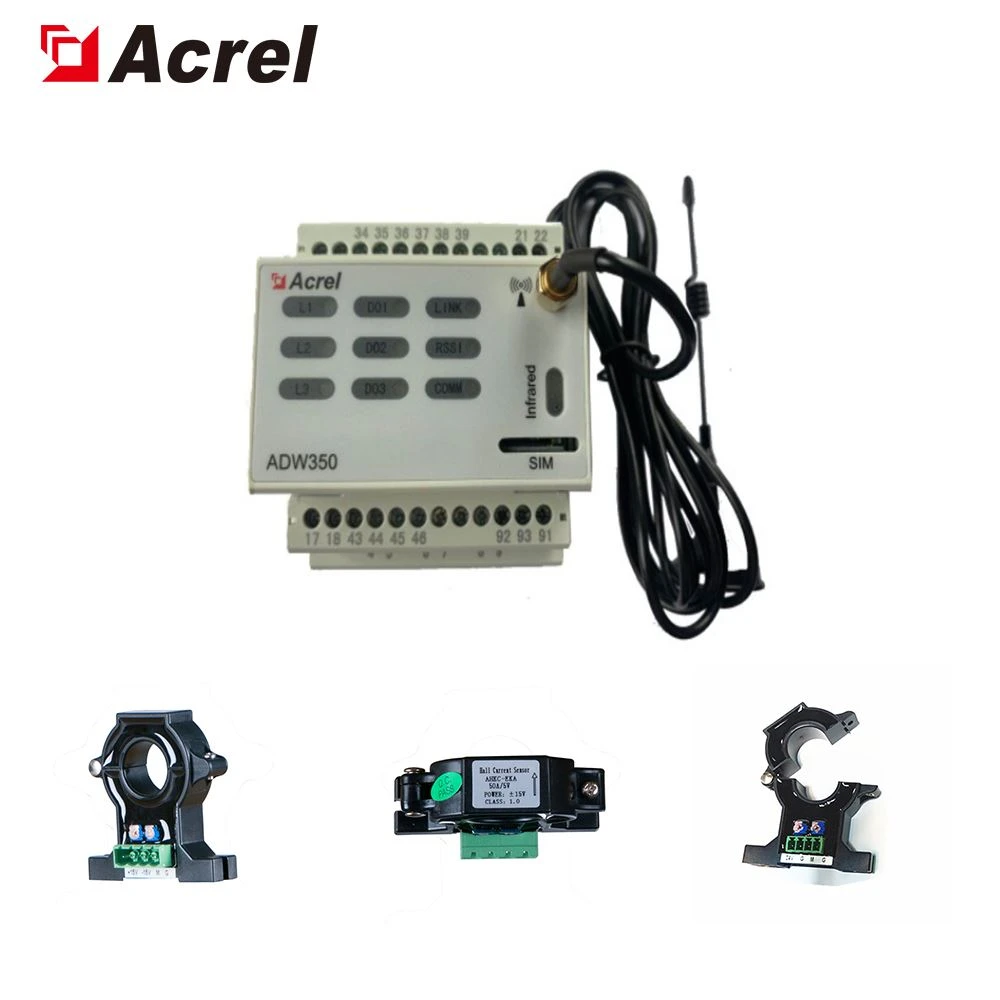

with hall dc

Enligt olika krav finns det många kommunikationsfunktioner som RS485-kommunikation, NB, 4G, som lägger till det nya aktuella samplingsläget med en extern transformator.
