Flerkanalig temperaturvakt

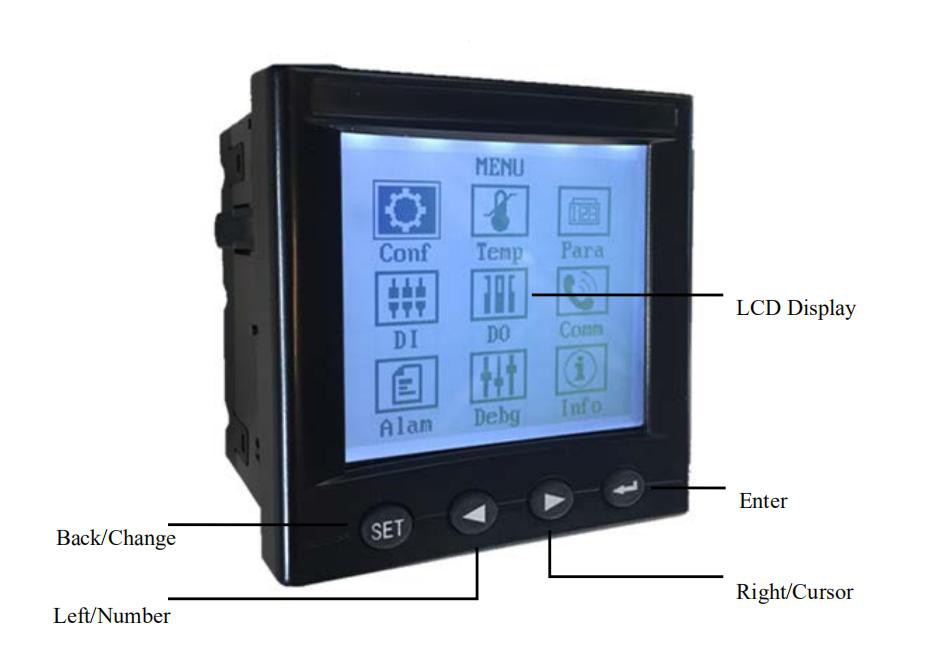

ARTM-Pn trådlös temperaturmätningsutrustning har utvecklats i enlighet med specifikation för trådlös temperaturmätutrustning, NB/T 42086-2016. Den är lämplig för 3-35kV inomhusställverk, inklusive inbyggda ställverk, handkärraställverk, fasta ställverk och slingnätsställverk.

Den är även lämplig för 0,4kV lågspänningsställverk som fasta ställverk och lådställverk. De trådlösa temperatursensorerna kan installeras vid vilken värmepunkt som helst i ställverk, enheten använder den trådlösa dataöverföringstekniken för realtidsöverföring av övervakade temperaturdata och visar sådana data på ARTM-Pn lokalt. Dessutom kan den anslutas till nätverk via RS485-porten för intelligent fjärrövervakning.

		Funktioner
Sensor		ATE100, ATE200, ATE300B, ATE300, ATE400
	Ledningsläge	3P3L or3P4L
	Spänning	100V
	Nuvarande	5A
		50 Hz
Noggrannhetsbetyg	Current、Voltage	0,5 klass
	Aktiv makt	0.5 class
		0,5 klass
	Energi	0,5 klass
Kraftkälla
		8W
Kommunikation		Modbus-RTU
	Baudhastighet (bps)	2400、4800、9600、19200
Miljö		-10℃~55℃
	Fuktighet	≤95%
	Atmosfärstryck	86kPa~106kPa
		≥50000 h

	ATE400 trådlös temperatursensor Mäter 240 poäng; 1 RS485 seriell kommunikation, Modbus-RTU; 2 alarm relays; Power supply adapt with AC/DC 220V, AC/DC110V Din Rail installation
ATE200 trådlös temperatursensor Mäter 60 poäng; 1 RS485 serial communication, Modbus-RTU; Power supply adapts with DC24V.

96*96*39mm (L*W*H)

4-way digital input 2-way relay output Working Power Supply

Trådlös temperaturmätning RS485 Kommunikation Typisk lösning

1)

2)

3)

ARTM-seriens elektriska kontakt online temperaturmätningsenhet består av en trådlös temperaturmätningssensor och en mottagnings-/displayterminal. All temperaturdata kan laddas upp till det trådlösa temperaturmätningssystemet för att realisera den omfattande övervakningen av de elektriska kontakterna i transformations- och distributionsprocessen.

Lågspänningshuvudinkommande skåp är utrustat med 6 punkter; kondensatorskåpet är utrustat med 3 punkter; det utgående skåpet är utrustat med 3 punkter för varje krets.
