Produktbeskrivning

Acrel AMC-serien Panel Trefas VÄXELSTRÖMSmätare, intelligent kraftuppsamlings- och övervakningsenhet är en smart mätare utformad för kraftövervakningsbehov hos kraftsystem, industri- och gruvföretag, verktyg och intelligenta byggnader. Den integrerar mätning av effektparametrar (till exempel enfas- eller trefasström, spänning och aktiv effekt). Effekt, reaktiv effekt, skenbar effekt, frekvens, effektfaktor) och effektövervakning och bedömningshantering.

Samtidigt har den en mängd olika perifera gränssnittsfunktioner för användare att välja mellan: med RS485 kommunikationsgränssnitt kan MODBUS-RTU-protokollet uppfylla behoven hos kommunikationshantering; 4-20mA analog utgång kan motsvara uppmätta elektriska parametrar, uppfylla DCS Sådana gränssnittskrav; med strömbrytarens ingång och reläutgång kan realisera funktionen av "fjärrsignal" och "fjärrkontroll" av kretsbrytare.

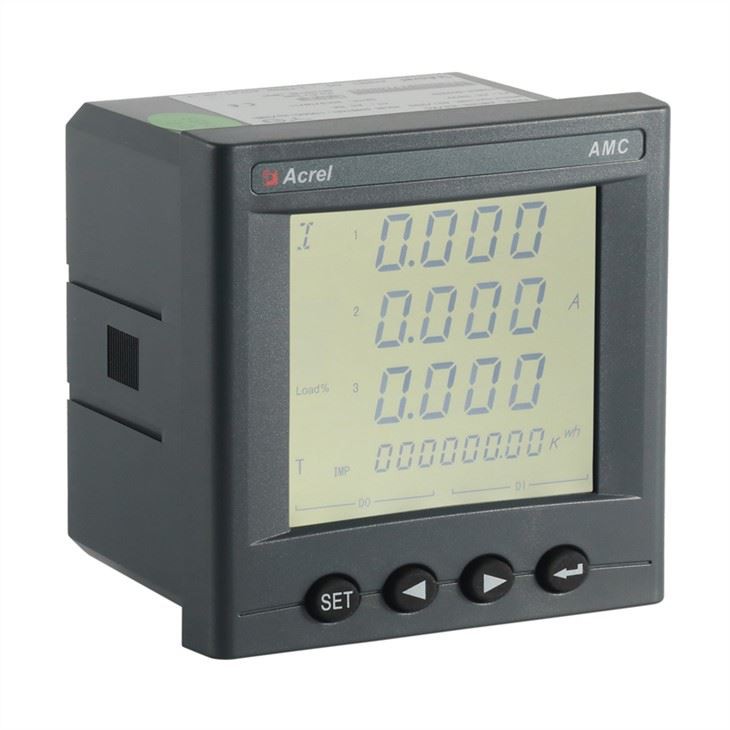

Utseende

Led/LCD-skärmgränssnitt med hög ljusstyrka, parameterinställning och kontroll genom knappar, perfekt för realtidssystem för strömövervakning. Kan direkt ersätta konventionella effektsändare och mätinstrument. Som en intelligent, digital front-end förvärvskomponent har instrumentet använts i stor utsträckning i olika styrsystem, SCADA-system och energihanteringssystem.

Parametrar

Tekniska parametrar			Värde
Inmatning	Samband		3-fas-3-tråd, 3-fas-4-tråd
	Frekvens		45-65 Hz
	Spänning		Klassificering: Trefas: AC 3×57.7V/100V(100V)、3×220V/380V(400V)、 3×380V/660V(660V)(endast 96 storlek) Obs:72-profil är inte lämplig för högspänningstillämpningar
			Överbelastning:1,2 viktbetyg {kontinuerligt) : 2 vikt betyg för 1 sekund
			Effektförbrukning:<>
	Ström		Betyg: AC IA、5A
			Överbelastning:1,2 viktbetyg(kontinuerligt),10 viktbetyg för 1 sekund
			Effektförbrukning:<>
Utdata	Elektrisk energi		Utgångsläge:fotokopplingspuls för öppen samlare
			Pulskonstant: 10000imp/kWh(se kopplingsschema för mer information;
	Kommunikation		RS485port, Modbus -RTU protokoll,DLT645 protokoll(version 07 och 97), baud hastighet 1200 ~ 38400
Funktion	Växla inmatning		Torr kontaktingång, inbyggd strömförsörjning;
	Byta utgång		Utgångsläge: Relä normalt öppen kontaktutgång
			Kontaktkapacitet: AC 250V/3A、 DC 30V/3A
	Analog utgång		1-5V,4 - 20mA
Noggrannhetsklass			Frekvens:0,05Hz,Ström、Spänning:0,2 klass,Reaktiv effekt:l .0class,Reaktiv elektrisk energi:l .0class, aktiv effekt:0,5 klass, aktiv elektrisk energi: 0,5 klass,2-31: e harmonisk mätning:±1%
Strömkälla			AC 85-265V DC 100V-350V	strömförbrukning≤10VA
Säkerhet	Effektfrekvens tål spänning		Mellan strömförsörjning//kopplingsutgång// ströminmatning//spänningsinmatning och överföring// kommunikation //Pulsutgång//kopplingsingsingång AC 2 kV 1min; Mellan strömförsörjning、växlingsutgång、Strömingång、spänning Ingång AC 2 kV 1min; Mellan överföring、Kommunikation、Pulsutgång、omkoppling av ingång AC 1kV 1 min;
	Isolering motstånd		Ingång、Utdata ände till maskinhöljet >100MΩ
Miljö		Temperatur	arbete: -25°C~+65°C lagring: -40°C ~+80°C
		Fuktighet	≤93%RH Icke-kondenserande
		Höjd	≤2500m

Funktionsbeskrivning

Funktion	Funktionsbeskrivning	Funktionen ger
Mätning av kWh	Aktiv kWh (positiv och negativ)	■
	Reaktiv kWh (positiv och negativ)	■
	A.B, C-positiv aktiv i delad fas energi	■
Mätning av elektriska parametrar	U、I	■
Mätning av elektriska parametrar	P、Q、S、PF、F	■
Mätning övertoner	2 ~ 31ST Spänning och ström harmonisk	£
LCD-skärm	12 bitars LCD-skärm, bakgrundsljus	■
Nyckel programmering	4 nycklar till kommunikation och uppsättning Parametrar	■
Pulsutgång	Aktiv pulsutgång	■
Analog Analog utgång	2DI2DO	■
Kommunikation	Kommunikationsgränssnitt: RS485, Kommunikationsprotokoll: MODBUS-RTU	■
SOE	Händelsepost	£

( ■ inom £ valfritt )

Mått

Kontur	ansiktsplatta storlek		husets storlek			utskärningsstorlek
Kontur	bredd	höjd	bredd	höjd	djup	bredd	höjd
72 kvadratiska	75	75	66.5	66.5	94.3	67	67
96 kvadratiska	96	96	90	90	77.8	92	92
