Produktionsbeskrivning
DC-läckageströmsensor är en mätmodul som omvandlar den uppmätta likströmmen till den proportionella likströms- eller spänningssignalen enligt fluxgateteorin och ingångssidan är mycket isolerad från utgångssidan. Typiska utgångar inkluderar 4-20mA, DC0-5V och DC0-10V signaler. Dessa standardsignaler kan förvärvas av olika enheter som PLC-, RTU- och DAS-kort och användas för olika nuvarande övervakningsapplikationer. läckageströmtransformatorEr omger uttaget + och – av likströmskretsen.
Den detekterar utgångssignaler från sensorer i kretsgrenar. Om isoleringen i kretsgrenar är normal måste strömmen som passerar sensorn vara lika i motsatt riktning. Utgångssignalen är noll. Om en kretsgren är jordad passerar differentialströmmen läckageströmtransformatorn och sensorns utgång är inte noll. Därför är det möjligt att identifiera den jordade grenen i DC-systemet genom att upptäcka utgångssignaler från kretsgrenar. Teorin garanterar korrekt linjeidentifiering och förhindrar påverkan av distribuerad kapacitans.

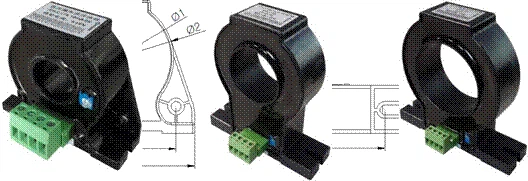

Utseende

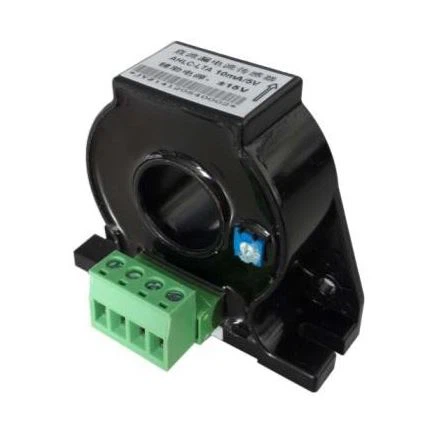

AHLC-LTA

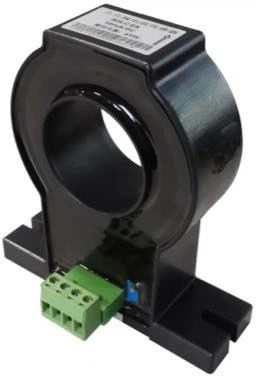

AHLC-EA
AHLC-EB
Parametrar
Specifikation | Betygsatt aktuell | Strömkälla | Nominell utgång | Mätöppning (mm) | Precisionsgrad |
AHLC-LTA | DC 10mA ~ 2A | 15 ± | 5V | φ 20 | 1 |
AHLC-EA | DC 10mA ~ 2A | 15 ± | 5V | φ 40 | 1 |
AHLC-EB | DC 10mA ~ 2A | 15 ± | 5V | φ 60 | 1 |
Dimension (enhet: mm)
| ||
| Bild.1 | Bild.2 | Bild.3 |
Storleksspecifikation | Konturstorlek(mm) | Genom | Beslag | Figur | ||||
W | H | D | Φ 2 | Φ 1 | M | N | ||
AHLC-LTA | 68 | 57 | 20 | 50 | 20 | 52 | 52 | Bild.1 |
AHLC-EA | 100 | 108 | 30 | 75 | 40 | 78 | / | Bild.2 |
AHLC-EB | 120 | 112 | 30 | 94 | 60 | 98 | / | Bild.3 |
