0-5V strömgivare

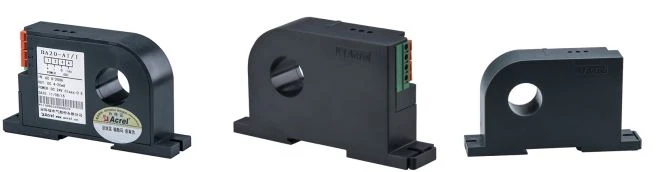

BA-seriens analoga utmatningsprodukter tillämpar principen om elektromagnetisk induktion för att mäta växelström i elnätet i realtid och använder konstant ström och linjär kompensationsteknik för att isolera och omvandla den till en standard likströmssignalutgång.

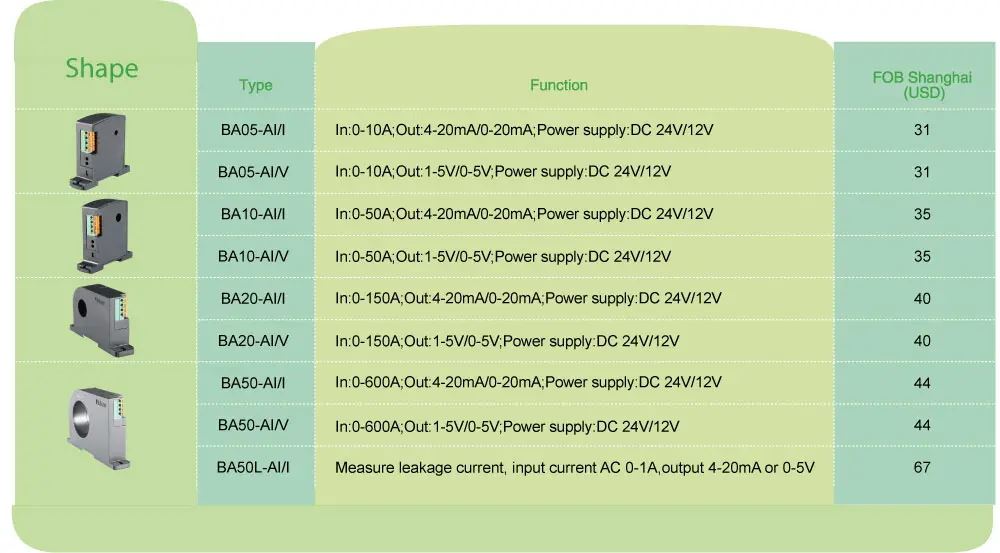

		BA05-AI/I(V)	BA10-AI/I(V)	BA20-AI/I(V)	BA50-AI/I(V)	BA50L-AI/I(V)
Hjälpkraft	DC 12V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V	DC 12V DC 24V
	DC 24V
Konsumtion		≤1W	≤1W	≤1W	≤1W	≤1W
Genomgående hålstorlek		φ5mm	φ10mm	φ20mm	φ50mm	φ50mm
Inmatning	Ström	AC 0~(0,5~10)A	AC 0~(8~50)A	AC 0~(40~ 200)A	AC 0~(60~ 600)A	AC 0~(0,1~1)A (begränsning av läckageströmmar)
Utdata	Nominellt värde	DC4-20mA, eller 0-20mA,0-5V,0-10V etc.
	Belastningsbeständighet	Strömutgång≤500Ω,Spänningsutgång≥1kΩ
Noggrannhetsklass		0.5%
Svarstid		≤350m
Temperatur		Drift:-10 till +55°C Lagring:-25 till +70°C
Temperaturkoefficient		≤200ppm/°C
Installation		(Järnväg) DIN35,fixera på bås med skruvar
Standarder		GB/T 13850

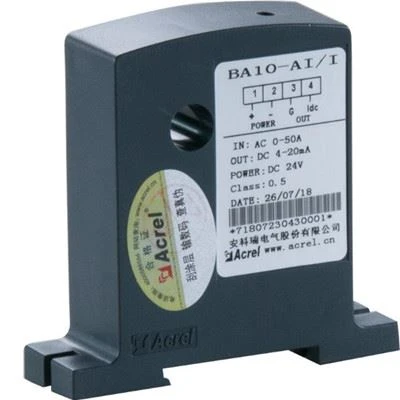

	BA10-AI/I ●Tillämpning: Industriell automatisering ●Ingång: VÄXELSTRÖMsmätning upp till 50A ●Överbelastning: 1,2 gånger av det nominella värdet ●Utgång: DC 4-20mA
BA50L-AI/I ●Ingång: 0-1A läckageström ●Utgång: DC 4-20mA ●Mätning av läckageström ●Överbelastning: 1,2 gånger nominellt värde

●Högre noggrannhet

●Högre nivå av isolering

●Högre säkerhetsnivå

●Lägre förbrukning

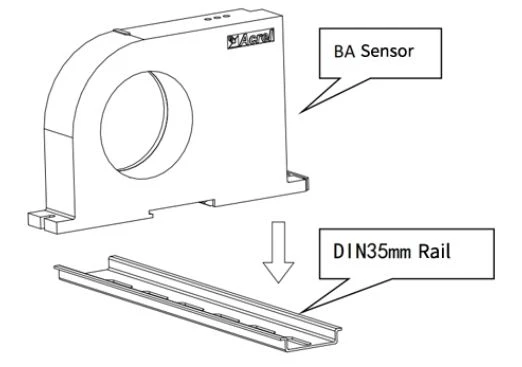

Välj en lämplig plats för att installera din35mm-skenan av standard och installera BA-sensorn på skenan;

På skåpets nedre panel väljer du en lämplig plats att öppna två gängade hål som motsvarar positionen för det fasta hålet på den installerade sensorn; När du har placerat sensorn installerar du positioneringsskruven

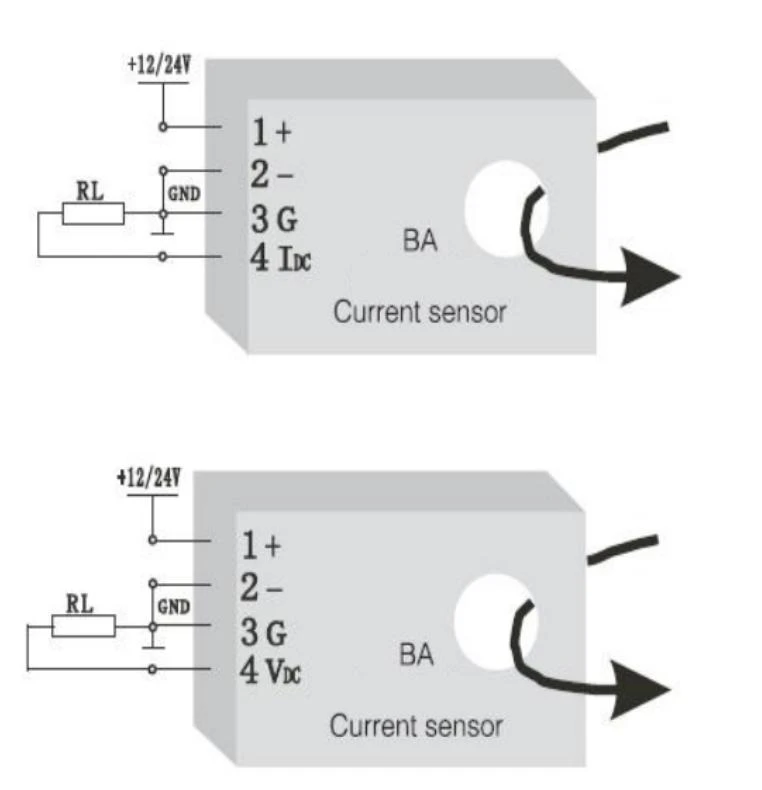

1 —— + Positiv strömförsörjning (ej omvänd)

2 —— - strömJORD

3 —— G(Aktuell utgång negativ, som kan delas med strömförsörjningen)

4 —— IDC(Strömutgång positiv), VDC(Spänningsutgång positiv)
