Beskrivning

Kraft	AC/DC100~265V ≤6VA ≤8VA
Effektförbrukning	≤2W
Poäng	240 poäng ≤
Resolution	0.1°C
Temperaturområde	-50°C~+125°C
Noggrannhet	±1°C
Trådlös frekvens	470M
Avstånd	Sändtagares sensor 150 m(öppen), repeaters avstånd 1 km (öppen)
Kommunikationsport	RS485
Protokoll	MODBUS-RTU
Baud (bps)	2400、4800、9600、19200
Reläutgång	2 passiva utgångar,5 A/AC250V,5A/DC30V kapacitet
Arbetsmiljö	Temperatur:-20 °C~+55 °C; Luftfuktighet≤95%

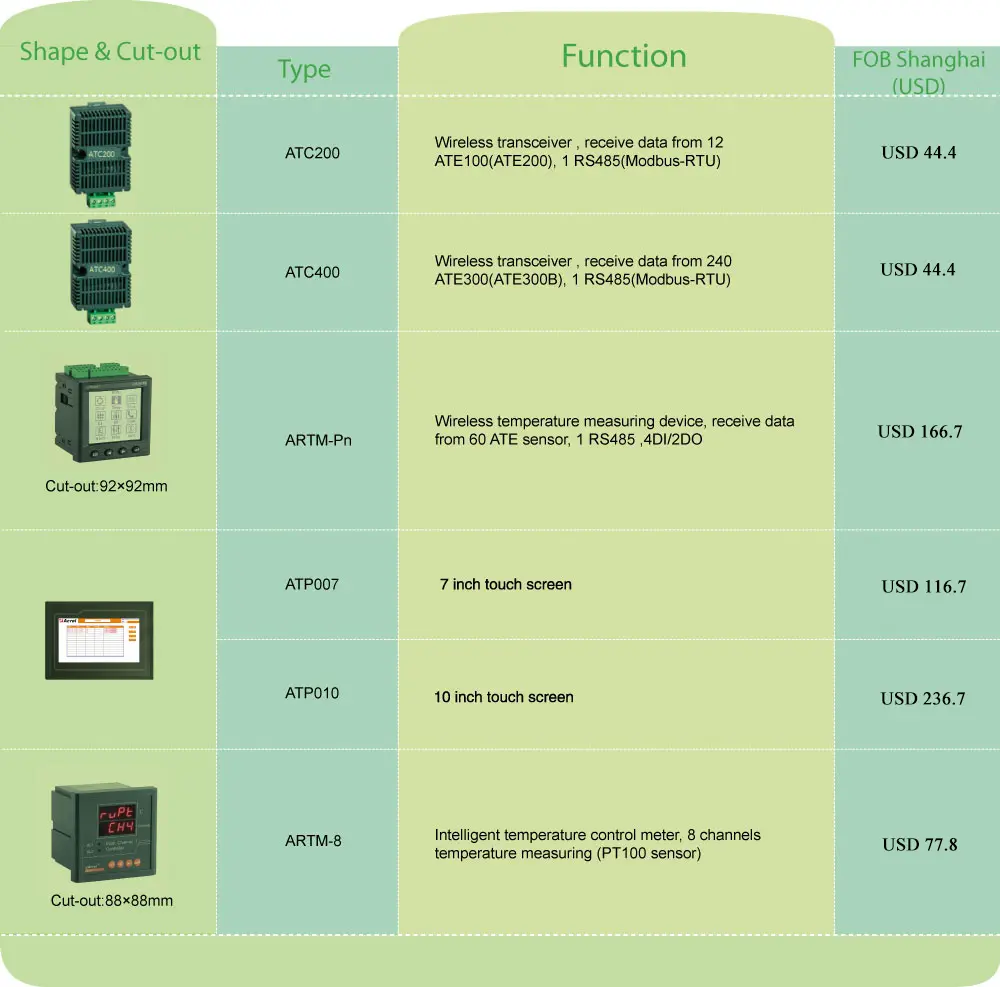

Relaterade produkter

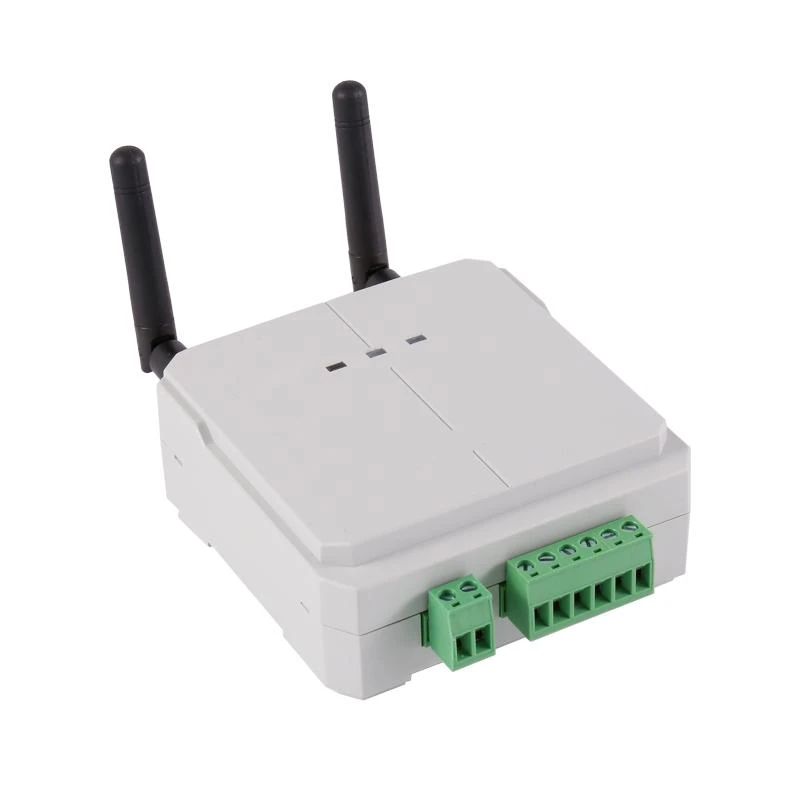

ATC600-C Dataadapter

●Mätning av trådlös temperatur;

●Mäter 240 poäng;

●1 RS485 seriell kommunikation, Modbus-RTU;

●2 larmreläer;

●Strömförsörjningen anpassas med AC/DC 220V, AC/DC110V

●Din Rail installation

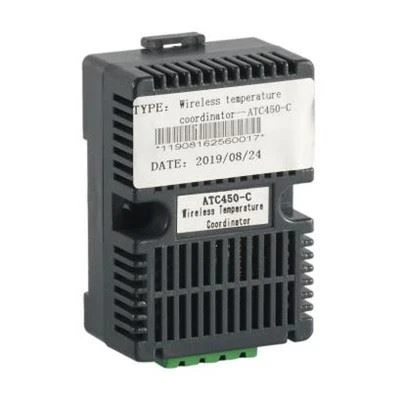

ATC450-C

●Mätning av trådlös temperatur;

●Mäter 60 punkter;

●1 RS485 seriell kommunikation, Modbus-RTU;

●Strömförsörjningen anpassar sig med DC24V.

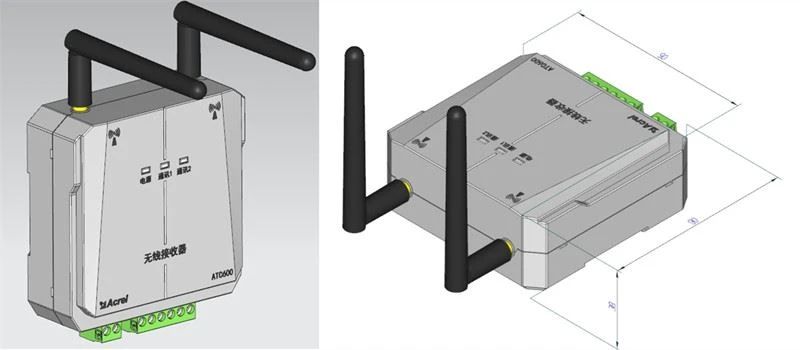

Utseende

$47S_TFXM$COXV)S`{YSK)AG$

Dimension

90*90*39mm (L*W*H)

Trådlös temperaturmätningstransceiver ATC600 terminalblock. 1、2 är effektterminaler,3、4 är DO1-utgång,5、6 är DO2-utgång, 7、8 är A- och B-terminalen i RS485-gränssnittet.

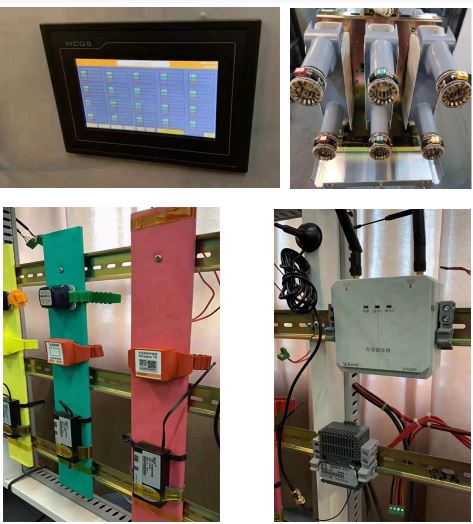

Installation

3HOZ@8GYP(@O528}9B~3{1B

Typisk lösning

UZ%13}]OO}5AB9RX(N196PQ

ARTM-seriens elektriska kontakttemperaturmätningsenhet består av en trådlös temperaturmätningssensor och en mottagnings-/displayterminal. Alla temperaturdata kan laddas upp till det trådlösa temperaturmätningssystemet för att realisera den omfattande övervakningen av de elektriska kontakterna i omvandlings- och distributionsprocessen.

INSTALLATION-- MOTTAGARE

Förslag:

Lågspänningsskåpet är utrustat med 6 punkter; kondensatorskåpet är utrustat med 3 punkter; det utgående skåpet är utrustat med 3 punkter för varje krets.
