Objekt		Funktioner
Sensor		ATE100, ATE200, ATE300B, ATE300, ATE400
Indata med betyg	Kabelläge	3P3L eller3P4L
	Spänning	100V
	Ström	5A
	Frekvens	50 Hz
Noggrannhetsklassificering	Ström,Spänning	0.5 klass
	Aktiv kraft	0.5 klass
	Reaktiv effekt	0.5 klass
	Energi	0.5 klass
Strömkälla		AC85 ~ 265V, DC100 ~ 300V
Effektförbrukning		8W
Kommunikation	Protokoll	Modbus-RTU
Kommunikation	Baud-hastighet (bps)	2400、4800、9600、19200
Miljö	Temperatur	-10°C~55°C
	Fuktighet	≤95%
	Lufttryck	86kPa~106kPa
	MTBF	≥50000 h

Införandet

ATE400 trådlös temperatursensor

Mätning av trådlös temperatur;

Mäter 240 poäng;

1 RS485 seriell kommunikation, Modbus-RTU;

2 larmreläer;

Strömförsörjningen anpassas med AC/DC 220V, AC/DC110V

Din Rail installation

En trådlös TE200-temperatursensor

Mätning av trådlös temperatur;

Mäter 60 punkter;

1 RS485 seriell kommunikation, Modbus-RTU;

Strömförsörjningen anpassar sig med DC24V.

Utseende

LKWYX}TK)UBJW20[0~@6_K6

Dimension

96*96*39mm (L*W*H)

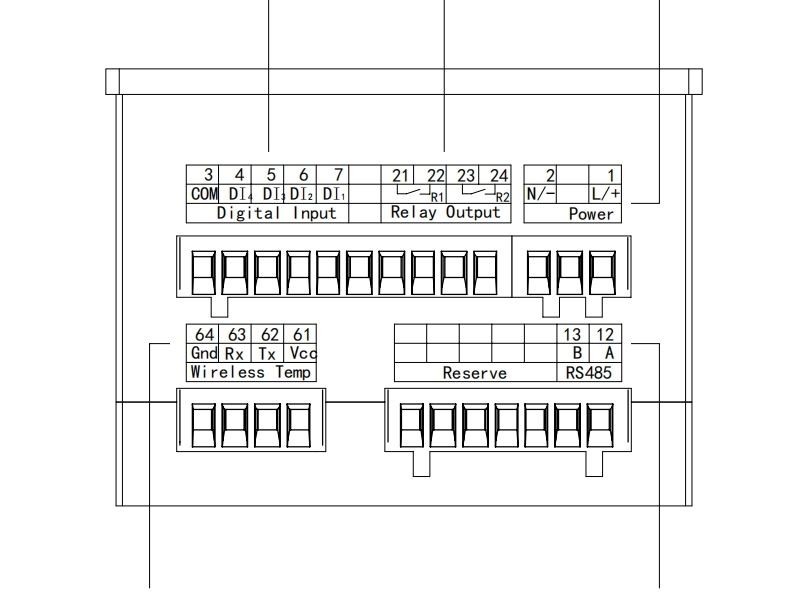

4-vägs digital ingång 2-vägs reläutgång Fungerande strömförsörjning

Trådlös temperaturmätning RS485 Kommunikations typisk lösning

UZ%13}]OO}5AB9RX(N196PQ

ARTM-seriens elektriska kontakttemperaturmätningsenhet består av en trådlös temperaturmätningssensor och en mottagnings-/displayterminal. Alla temperaturdata kan laddas upp till det trådlösa temperaturmätningssystemet för att realisera den omfattande övervakningen av de elektriska kontakterna i omvandlings- och distributionsprocessen.

INSTALLATION-- MOTTAGARE

Förslag

Lågspänningsskåpet är utrustat med 6 punkter; kondensatorskåpet är utrustat med 3 punkter; det utgående skåpet är utrustat med 3 punkter för varje krets.
