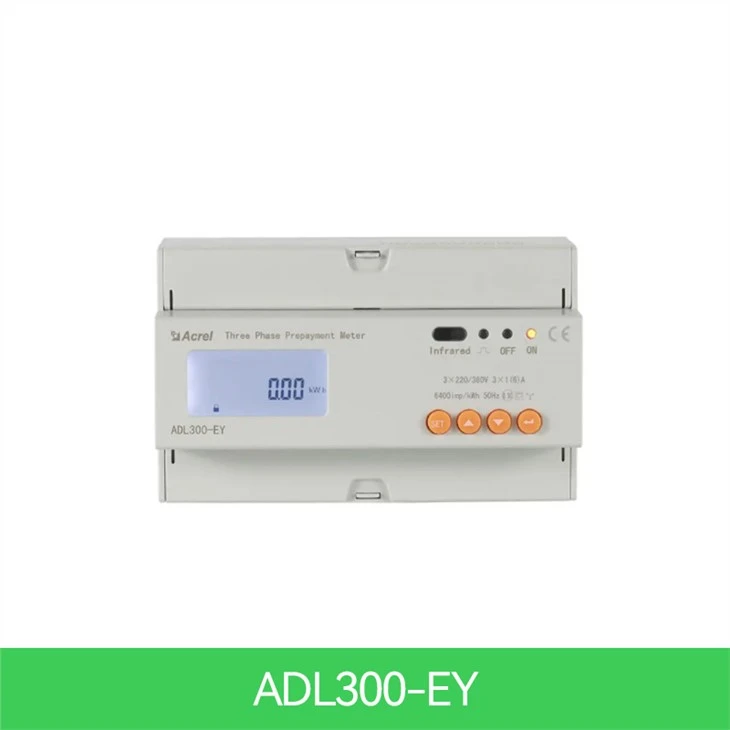

Trefas förbetald energimätare

● Measurement: 3-phase kWh (Class 0.5s), kVarh, Active Power, Reactive Power, Current, Voltage and etc
● Rated Voltage: 3x380456V AC 4565Hz (Voltage Signal Input also served as Power Supply of Meter)
● Rated Current: 3x10(80)A AC (Direct Connection); 3x1(6)A AC (Connected via CTs)
● Communication: RS485 (MODBUS-RTU); Infrared
● Auto Control: Built-in Holding Relay for Switch On-off Control
● Multi-rateMulti-tariff: 4 Tariff Rates (Spike, Peak, Valley and Flat kWh Unit Price)

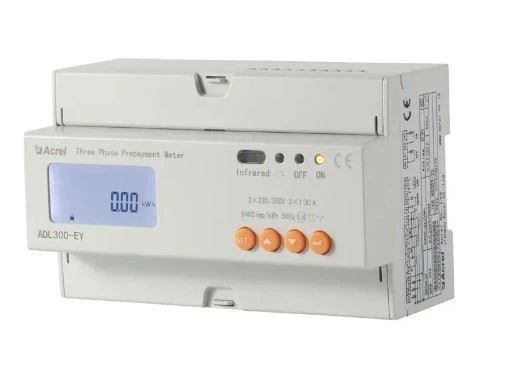

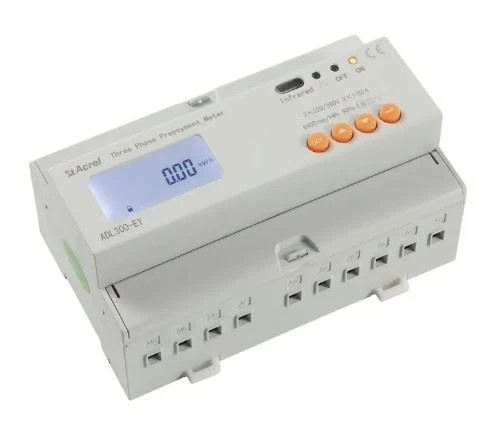

● Model: ADL300-EY

Beskrivning

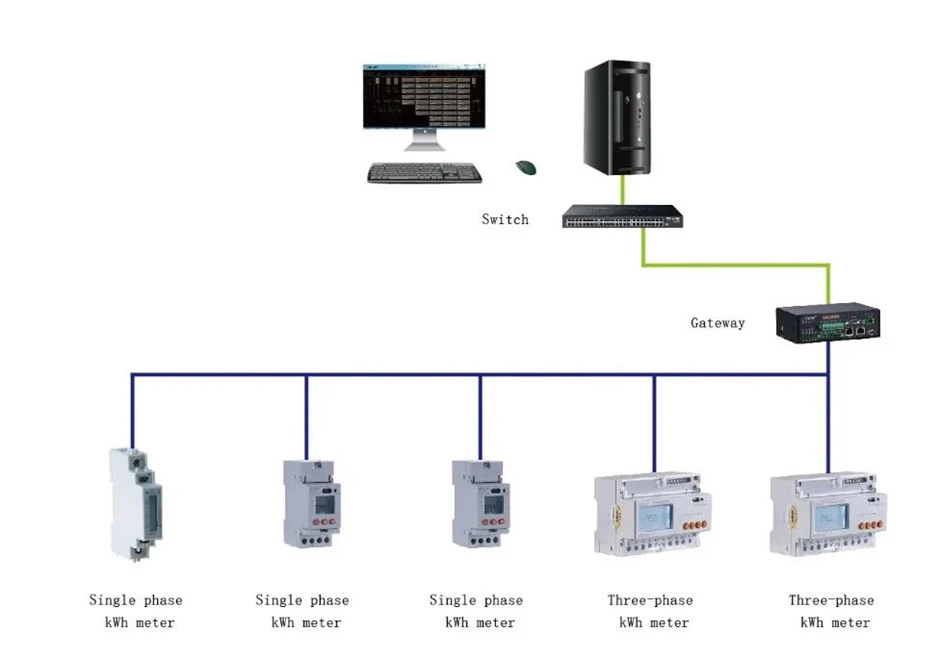

Just nu har Acrel tre förbetalda energimätare, ADL100-EY enfas förbetalda mätare med intro-kontroll, ADL300-EY tre-fas förbetalda mätare med introkontroll, och ADF400L förbetalda energimätare, används de i stor utsträckning för att beräkna den aktiva en- respektive trefasenergin på frekvensen 50 Hz. Mätaren har funktioner för förbetald, lastkontroll och RS485-kommunikation etc. Invändiga mätare har en liten hållpaus för att realisera strömmen på eller av. Med Acrel IoT kan EMS-plattformen realisera fjärrstyrning av kraften. Dessa mätare uppfyller de relaterade tekniska kraven för elektroniska effektmätare i standarderna IEC62053-21, IEC62053-22.

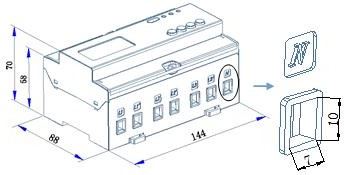

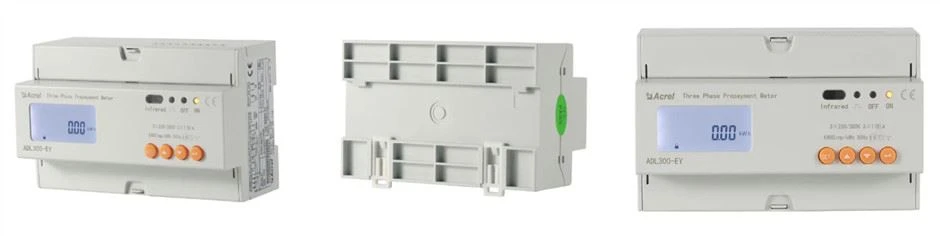

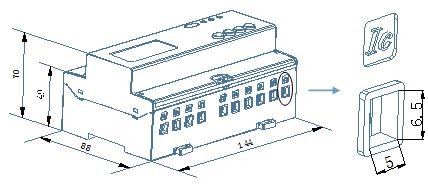

Utseende

Parametrar

Teknisk parameter		ADL300-EY
Spänning	Referensspänning	3220/380V
	Referens frekvens	50 Hz
	Konsumtion	<4va(each>
Nuvarande	Ingångsström	1(6)A,10(80)A
	Startström	Anslut direkt: {{0}}.004 Ib, anslut via CT: 0.002In
	Konsumtion	<4va (maximum="">
Mått prestanda	Noggrannhet av mätning	0.5s klass
Klocknoggrannhet		Fel Mindre än eller lika med 0.5s/d
Aktiv puls	Pulsbredd	80ms±20ms
Aktiv puls	Puls konstant	6400imp/kWh, 400 imp/kWh
Kommunikation	Gränssnitt	RS485(A plus ,B-)
	Anslutningsläge	Skärmade partvinnade ledare
	Protokoll	MODBUS-RTU

Fungera

Funktionsnamn	Funktionsbeskrivning		Fungera förse
	ADL300-EY	ADL100-EY
Mätning av kWh	Totalt aktiva kWh (positiv och negativ totalt)		■
Mätning av el parametrar	U,I,P,Q,S,PF,F		■
Förbetalt-läge	Genom RS485-kommunikation förbetald laddning, datakryptering		■
Kontrollera	Inbyggt-underhållsrelä med-hög-kapacitet för att uppnå ladda på-av kontroll		■
LCD skärm	8 bitars sektion LCD-skärm		■
Kommunikation	Kommunikationsgränssnitt: RS485, Kommunikation protokoll: MODBUS-RTU		■
Fler-tariff	4 taxor, 14-tidsintervall per dag		□F
