Sammanfattning: Detta dokument introducerar tillämpningen av Acrel DJSF1352-RN DC energimätare på DC-sidan av ett solcellssystem i Nigeria. Den används främst för att mäta likströmmen i solcellssystemet och samarbeta med hallströmsensorn för att mäta, kommunicera och styra kretssystemet.
1. Projekt Överblick
Företaget ligger i Nigeria och är ett nytt energibolag. Huvudsakligen engagerad i solcellsprojekt i Afrika. Kunden vill använda DC-mätare och hallsensorer för att övervaka ström och spänning på DC-sidan av solcellssystemet.
2. DJSF1352-RN DC energimätare
DJSF1352-RN rälsmonterad likströmsmätare designad för telekommunikationsbasstationer, likströmsladdningshögar, solceller och andra applikationer, denna serie mätare kan mäta spänning, ström, effekt och framåt och bakåt energi och så vidare i likströmssystemet. Den faktiska användningen av webbplatsen, kan du mäta den totala effekten, men också mäta energin inom en angiven tidsperiod. Testresultaten kan användas för lokal visning, men även med industriell styrutrustning, datorer för att bilda ett mät- och kontrollsystem.
Mätaren kan ha infrarött kommunikationsgränssnitt och RS-485 kommunikationsgränssnitt, och stöder Modbus-RTU-protokollet och DLT645-97 (07)-protokollet samtidigt. Mätaren kan ha relälarmutgång och digital ingångsfunktion; Du kan ställa in förhållandet , larm och kommunikation genom knapparna på mätarpanelen enligt olika krav. Mätaren kan ha händelseregistrering av switch (Modbus-protokoll), programmerings- och händelseinställningsposter (645-protokoll), momentan- och tidsfrysningsfunktion för data (645-protokoll), max och lägsta värde registreringsfunktion för spänning och strömeffekt.

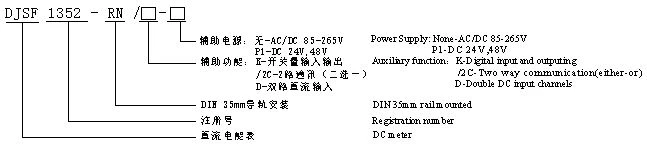

3. Typ och funktionsbeskrivning
Obs: när dual DC-ingång（D）-funktionen är vald，om Hallströmsensoringång används i
strömkanal, en strömförsörjningsmodul ska tillhandahållas för att mata ström till den andra Hall-sensorn; om D-funktionen inte tillhandahålls kan den inbyggda strömförsörjningen av elmätaren användas.
Tekniska parametrar | Index | |||||
Inmatning | Nominellt värde | Spänningsingångsområde | Aktuell ingång | |||
DC 0-1000V | Hallsensor: 0-20mA, 4-20mA, 0-5V, 0-10V och så vidare. | |||||
Överbelastning | 1,2 gånger klassad (kontinuerlig); 2 gånger klassad/1 sekund; | |||||
Energiförbrukning | Spänning: ≤0,2VA, ström ≤0,1VA | |||||
Noggrannhetsklass | Klass 1 | |||||
Fungera | Visa | 8-bitars segment LCD-skärm (LCD) | ||||
Kommunikationsgränssnitt | RS485 (två alternativ) | |||||
Kommunikationsprotokoll | Modbus-RTU，DL/T 645-2007 | |||||
Växla | Switch utgång | 2 reläutgångar, 2A/30VDC eller 2A/250VAC | ||||
Växla ingång | 2 torra kontaktingångar | |||||
Pulsutgång | En andra pulsutgång, en energipulsutgång | |||||
Se SYS-& gt;PLUS-displayen i mätarens menyinställningar. Till exempel: Mätaren visar 100, vilket är 100imp/kWh | ||||||
Strömförsörjning | Spänningsområde | AC/DC 85-265V eller DC24V(±10%) eller DC48V(±10%) | ||||
Energiförbrukning | ≤ 3W | |||||
Strömfrekvens tål spänning | Strömförsörjning // Spänningsingång // Strömingång // Reläutgång och switchingång // Kommunikationsgränssnitt / / Pulsutgång 3kV/1min Strömförsörjning // Reläutgång // Spänningång // Strömingång 3kV/1min Pulsutgång // Kommunikationsgränssnitt // Switchingång 2kV/1min | |||||
Impuls tål spänning | ±6KV | |||||
Isoleringsresistans | ≥ 40M Ω | |||||
Genomsnittlig arbetstid utan hinder | ≥50000h | |||||
Miljö | Temperatur | Normal drifttemperatur: -25 °C ~ +65 °C; Gränsvärde för arbetstemperatur: -40 °C ~ +70 °C; Förvaringstemperatur: -40℃～+80℃ | ||||
Fuktighet | ≤93%RH, ingen kondens, ingen frätande gas | |||||
Höjd över havet | ≤2500m | |||||
4. Split Core Hall Strömtransformator
Typ | Märkström | Nominell uteffekt | Mätning av bländare | Strömförsörjning |
AHKC-EKA | 0-(50-500)A | 5V/4V | Φ20 mm | ±15V |
AHKC-EKAA | DC 0-(50-500)A | 4-20mA | Φ20 mm | 12V/24V |
AHKC-EKDA | AC 0-(50-500)A | 4-20mA | Φ20 mm | 12V/24V |
AHKC-EKB | 0-(200-1000)A | 5V/4V | Φ40 mm | ±15V |
AHKC-EKBA | DC 0-(200-1000)A | 4-20mA | Φ40 mm | 12V/24V |
AHKC-EKBDA | AC 0-(200-1000)A | 4-20mA | Φ40 mm | 12V/24V |
AHKC-EKC | 0-(500-1500)A | 5V/4V | Φ55 mm | ±15V |
AHKC-EKCA | DC 0-(500-1500)A | 4-20mA | Φ55 mm | 12V/24V |
AHKC-EKCDA | AC 0-(500-1500)A | 4-20mA | Φ55 mm | 12V/24V |
AHKC-K | 0-(400-2000)A | 5V/4V | 64*16mm | ±15V |
AHKC-KAA | DC 0-(400-2000)A | 4-20mA | 64*16mm | 12V/24V |
AHKC-KDA | AC 0-(400-2000)A | 4-20mA | 64*16mm | 12V/24V |
AHKC-H | 0-(500-3000)A | 5V/4V | 82*32 | ±15V |
AHKC-KA | 0-(500-5000)A | 5V/4V | 104*36 | ±15V |
AHKC-HB | 0-(2000-8000)A | 5V/4V | 132*52 | ±15V |
0-(10000-20000)A | 5V/4V | 132*52 | ±15V | |
0-(25000-40000)A | 5V/4V | 132*52 | ±15V | |
AHKC-HBAA | DC0-(2000-8000)A | 4-20mA | 132*52 | 12V/24V |
DC0-(10000-20000)A | 4-20mA | 132*52 | 12V/24V | |
DC0-(25000-40000)A | 4-20mA | 132*52 | 12V/24V | |
AHKC-HBDA | AC0-(2000-8000)A | 4-20mA | 132*52 | 12V/24V |
AC0-(10000-20000)A | 4-20mA | 132*52 | 12V/24V | |
AC0-(25000-40000)A | 4-20mA | 132*52 | 12V/24V |
5. Kundkrav
客户 有 一个 太阳能 混合 动力 系统 .PV 板, 电池 储能 与 柴油 发生器 电信 站, 三者 连接 到 同 一根 母线. 客户 想 用 直流 仪表 来 监测 母线 的 电流 电压. 他们 的 太阳能 系统 是 电信 基站, 辅助电源是DC48V,电流是DC100A.
Kunden har ett solhybridsystem. PV-panel, batterilagring och dieselgenerator för en telekomstation，Alla 3 system är anslutna till en enda samlingsskena. De vill veta wattimmesavläsningen från bussbaren med en DC-mätare. Och deras solsajt är en telekomsajt. nätspänningen är DC 48V, strömmen är DC100A.
Bibliografi
1. Lösningar för Enterprise Micro-grid System 2021.04
