Produktbeskrivning

Closed-loop Hall-strömsensor kallas även Hall magnetisk balanserande strömsensor. Den införlivar den nämnda teorin med den magnetiska balanseringsteorin. Med andra ord koncentrerar den ferromagnetiska fältkoncentratorn det magnetiska fältet som genereras av primärströmmen och applicerar det på Hall-komponenten. Då förstärks spänningssignalen från Hall-komponenten och blir ingången till effektförstärkaren. Offsetströmutgången flyter genom den sekundära kompensationsspolen.

Det magnetiska fältet som genereras av sekundärspolen är motsatt det fält som genereras av primärströmmen. På så sätt kompenseras det primära fältet och Hall-utgången minskas gradvis. När det primära fältet är ekvivalent med det andra och offsetströmmen håller sig stabil är det den magnetiska balanseringen. Denna krets består huvudsakligen av en elektromagnetismomvandlingskomponent, kretsförstärkare och drivkompensationskrets.

Utseende

AHBC-LT1005

AHBC-LF

AHBC-LTA

Dimensionera

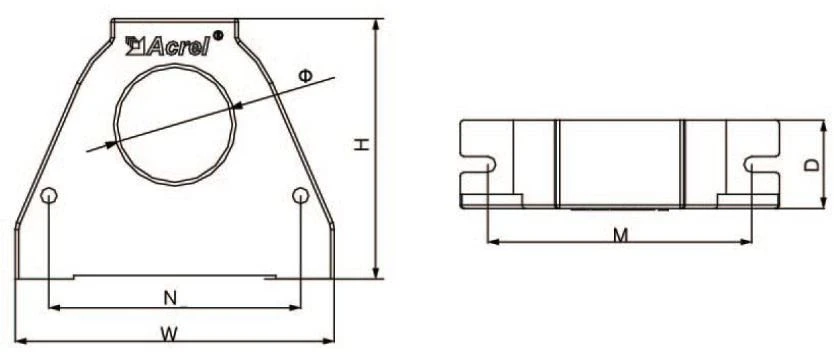

Figur 1

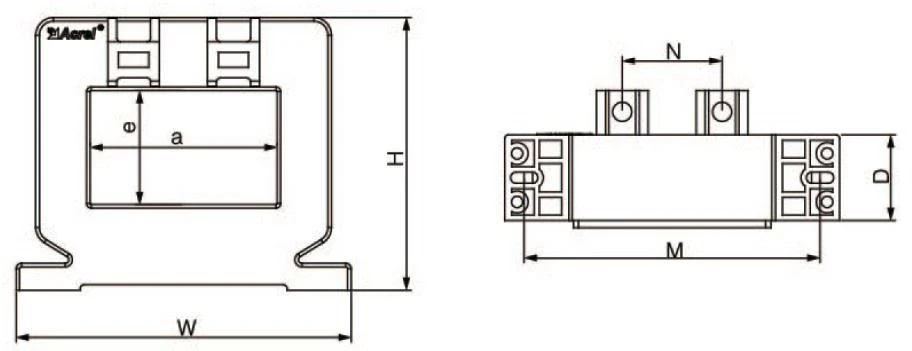

Fig.2

Storleksspecifikation	Konturstorlek (mm)			Genomgående storlek (mm)			Montering storlek (mm)		Figur
Storleksspecifikation	W	H	D	a	e	Φ	M	N	Figur
AHKC-E	53	72	16	/	/	21	47	/	Figur 1
AHKC-LT	90	73.5	25	/	/	32.5	74.5	71	Figur 1
AHKC-BS	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-BSA	43	32.5	19	20.5	10.5	/	/	/	Fig.2
AHKC-F	74	57	22	43	13	/	/	22	Fig.2
AHKC-FA	94	60.5	26.5	52	15	/	83	28	Fig.2
AHKC-HAT	94	76.5	24	52.5	32	/	83	28	Fig.2

Nuvarande förhållandet

Specifikation	Märkström	Strömförsörjning	Nominell uteffekt	Mätning av bländare (mm)	Precisionsgrad
AHKC-E	0～(20-500)A	±15V	5V	φ 20	1
AHKC-LT	0～(100-800)A	±15V	5V	φ 32.5	1
AHKC-BS	0～(20-500)A	±15V	5V	20.5*10.5	1
AHKC-BSA	DC 0～(50-500)A	12V/15V/24 V	4~20mA	20.5*10.5	1
AHKC-F	0～(200-1000)A	±15V	5V	43*13	1
AHKC-FA	0～(200-1500)A	±15V	5V	52*15	1
AHKC-HAT	0～(400-2000)A	±15V	5V	52*32	1
