Produkt beskrivning
 Acrel mätströmtransformator har ett primärströmsmätområde på 5-3000A, noggrannhetsnivån 0,2 klass eller 0,5 klass, omvandlar högt strömvärde till 5A eller 1 A, är avsedd för industriell mätning och kan användas tillsammans med en fakturerings elektrisk energimätare, och mätningen är exakt och pålitlig. |
Vår strömmätningstransformator använde en flip-design, vackert utseende och praktiska ledningar. Flip cover material valt transparent polykarbonat kan se ledningarna i sekundärledningen tydligt. Den cirkulära kombinationshålstypen kan användas som en växelströmssignal för att passera genom kabel- och bussstångsinställningskomponenterna och används vanligtvis i kombination med elektriska mätinstrument.

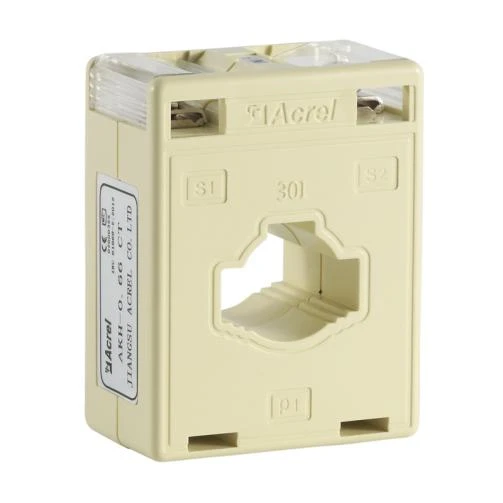

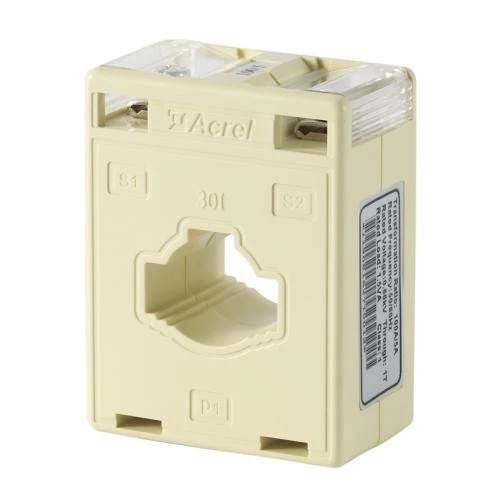

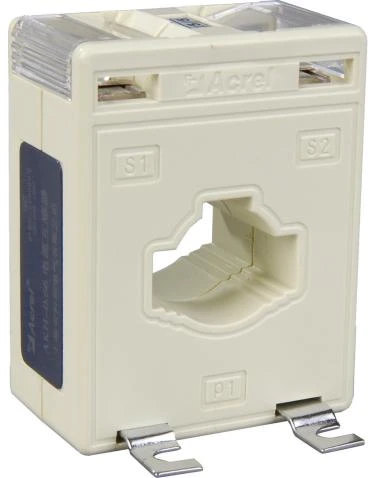

Utseende
 |  |

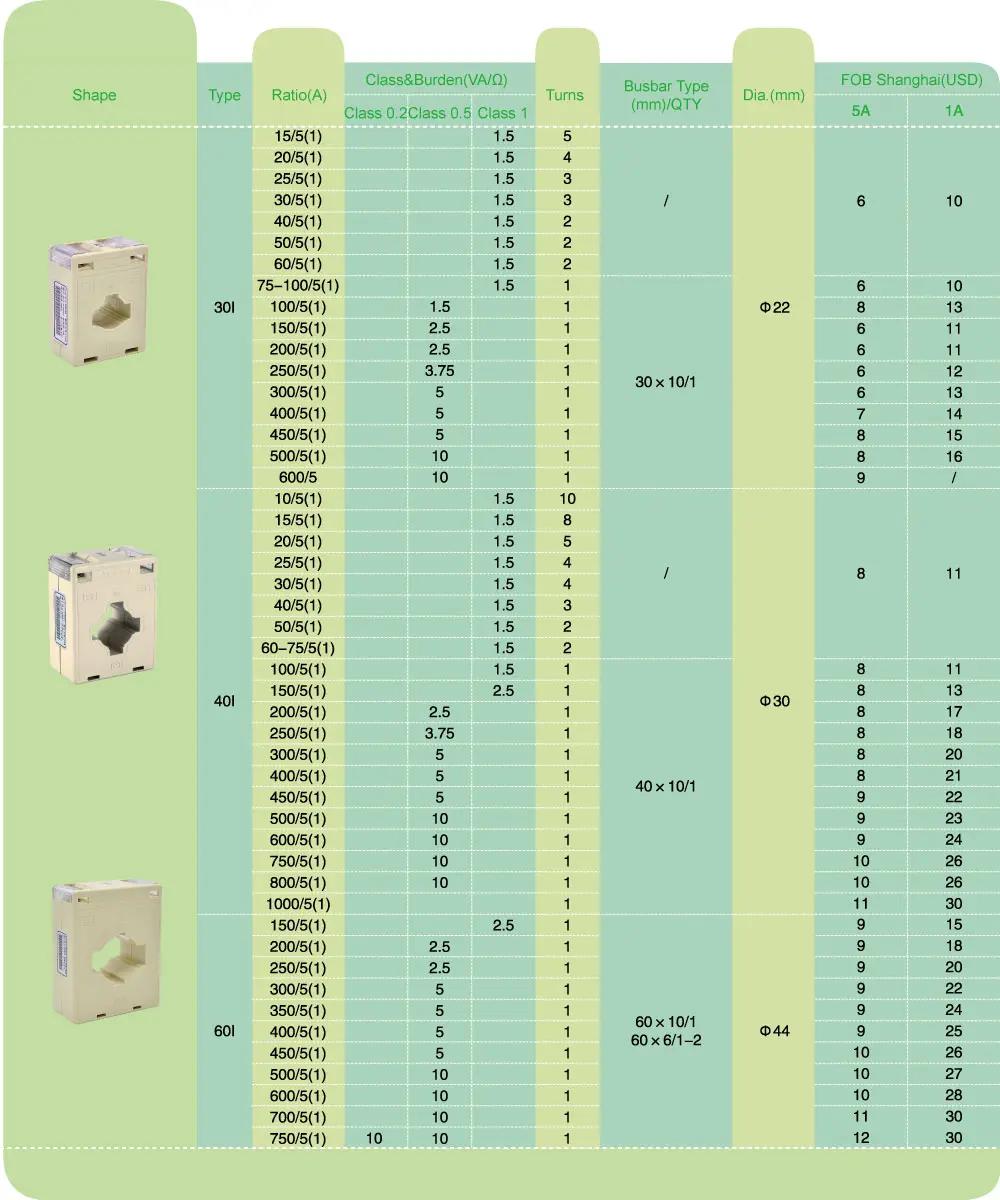

Parametrar
Förhållande | Klass och börda (VA/Ω) | Vänder | Typ av samlingsskena(mm)/QTY | Dia.(mm) | |||
0.2 | 0.5 | 1 | |||||
30I | 15/5(1) | 1.5 | 5 | / | Ф22 | ||
20/5(1) | 1.5 | 4 | |||||
25-30/5(1) | 1.5 | 3 | |||||
40-60/5(1) | 1.5 | 2 | |||||
75-100/5(1) | 1.5 | 1 | 30×10/1 | ||||
150-200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500/5(1) | 10 | 1 | |||||
600/5 | 10 | 1 | |||||
40I | 10/5(1) | 1.5 | 10 | / | Ф30 | ||
15/5(1) | 1.5 | 8 | |||||
20/5(1) | 1.5 | 5 | |||||
25-30/5(1) | 1.5 | 4 | |||||
40/5(1) | 1.5 | 3 | |||||
50-75/5(1) | 1.5 | 2 | |||||
100/5(1) | 1.5 | 1 | 40×10/1 | ||||
150/5(1) | 2.5 | 1 | |||||
200/5(1) | 2.5 | 1 | |||||
250/5(1) | 3.75 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000/5(1) | 10 | 1 | |||||
60I | 150/5(1) | 2.5 | 1 | 60×10/1 | Ф44 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-450/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500/5(1) | 30 | 1 | |||||
80I | 150/5(1) | 2.5 | 1 | 80×10/1 | Ф50 | ||
200-250/5(1) | 2.5 | 1 | |||||
300-400/5(1) | 5 | 1 | |||||
500-800/5(1) | 10 | 1 | |||||
1000-1250/5(1) | 10 | 1 | |||||
1500-2000/5(1) | 20 | 1 | |||||
2500-3000/5(1) | 30 | 1 | |||||
Mått
Storlek(mm) Läge | Mått | Hålets storlek | Installationsstorlek | |||||
W | H | D | a | e | Φ | M | N | |
30 Jag | 60 | 78 | 36 | 31 | 11 | 22 | 34 | 57.5 |
40 I | 75 | 95 | 45 | 42 | 11 | 31 | 40 | 57.5 |
60 I | 102 | 130 | 45 | 61.5 | 21 | 45 | 42 | 57.5 |
80 I | 118 | 140 | 45 | 82 | 11 | 52 | 60 | 57.5 |

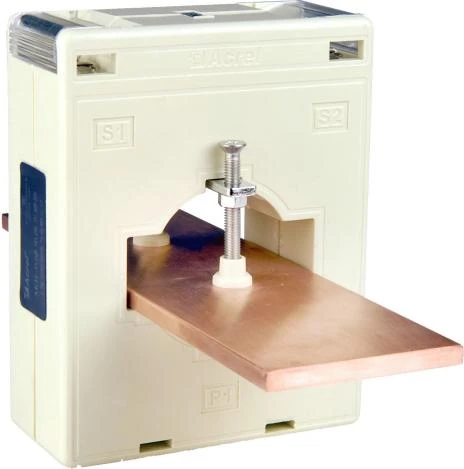

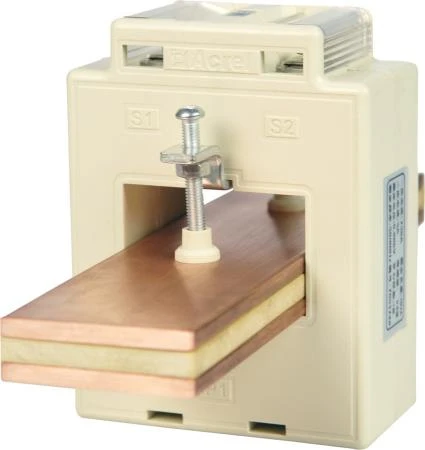

Dessa CE-certifierade strömtransformatorer tillåter en kabel, flera kablar eller en enda samlingsskena att passera genom CT: s öppning.
Använd miljö
● Nominell arbetsspänning AC 0,66kV (motsvarande AC0,69kV, GB156-2003)
● Nominell frekvens 50-60Hz
● Omgivningstemperatur -30 ° C ~ 70 ° C
● Höjd ≤3000m
● Effektfrekvens tål spänning 3000V / 1min 50Hz
● Används på platser där det inte finns direkt regn eller snö, ingen allvarlig förorening och allvarliga vibrationer
 |  |  |
