Abstract
Under de senaste åren, med den snabba utvecklingen av datacenter, har energiförbrukningsproblemet för datacenter blivit mer och mer framträdande. Energihantering och strömförsörjning och distributionsdesign av datacenter har blivit heta frågor. Rimliga och tillförlitliga kraftdistributionslösningar för datacenter är ett rimligt sätt att förbättra datacentrets energieffektivitet och minska utrustningens energiförbrukning. I kombination med relevanta tekniska specifikationer analyseras fördelarna och nackdelarna med de gamla och nya kraftfördelningssystemen i ett datacenter, och en referens tillhandahålls för utformningen av det nya modulära datorrummet.
Nyckelord: datacenter; terminal kraftdistribution; pelarhuvudskåp
1. Bbakgrund
Med utvecklingen av vetenskap och teknik fortsätter antalet, skalan och effekttätheten för datacenter att öka, och konstruktionsnivån fortsätter att förbättras. Eldistributionssystemet är den viktigaste delen av datacentret. Strömavbrott eller strömförsörjning av låg kvalitet kan orsaka serveravbrott. orsaka förluster. Hur man optimerar designen för att förbättra säkerheten och tillförlitligheten hos datacenterströmförsörjningen för att säkerställa oavbruten och stabil drift av det elektroniska informationssystemet har blivit en viktig fråga för datacenterdesigners. Jämfört med det traditionella strömförsörjnings- och distributionsschemat är om det finns ett säkert, ekonomiskt och mer stabilt strömförsörjningsschema ett problem som designers bryr sig om.
2. Strömfördelningsschema i slutet av datarummet
Projekt Överblick
Den totala byggarean för ett datacenter är 1906,24 kvadratmeter, varav datacentrets totala byggarea är 210,6 kvadratmeter, inklusive 1F-datarummet och 1F-kommunikationsrummet. Funktionsområdet omfattar huvudmaskinrummet (datorrum, kommunikationsrum), ledningsområde (kontor, internetutrustningsrum etc.) och hjälprum.

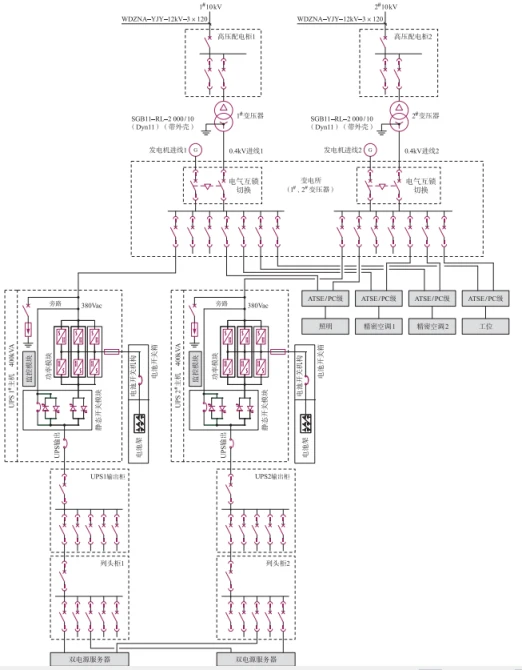

Traditionellt kraftdistributionssystem ett
10kV-högspänningsförsörjningen dras från två olika transformatorstationsnät, och högspänningen och lågspänningen är inte anslutna. Den tredje strömförsörjningen hämtas från kraftcentralens dieselgenerator. Huvudströmförsörjningen och generatorns strömförsörjning växlas vid transformatorns uttag för att säkerställa strömförbrukningen för datacentret. Utrustningen använder el på ett tillförlitligt sätt. Med tanke på att kapaciteten för en enskild generator är mycket mindre än 2500kW, och antalet generatorer inte har nått mer än 10, väljs en 0,4kV lågspänningsgenerator. Nollpunkten på 0,4 kV generatoraggregatet ska vara direkt jordad, och ledarna som är anslutna mellan generatorns stjärnpunkter ska vara isolerade. Totalt 2 uppsättningar av 400kVA UPS-system är inställda i datacentret för att bilda ett 2N feltolerant system. Skåpen med dubbla kretsar och dubbla utgångar kan leverera ström till elektronisk informationsutrustning och arbetsstationsuttag i datacentret. Batteriet i UPS-systemet kan ge kontinuerlig strömförsörjning i 15 minuter för alla belastningar av grad ①. Datacentrets enstaka serverbelastning anses vara 3kW, och den maximala belastningen överstiger inte 4kW. För att undvika att datacentrets UPS misslyckas under strömväxlingsprocessen för att påverka den normala driften av den viktiga belastningen, bör strömbrytarens ATS för nät- och dieselgeneratorerna vara en fyra-nivåomkopplare med PC-nivå och neutral linje överlappande växlande.
Nytt strömförsörjnings- och distributionsschema 2
Med teknisk innovation och förespråkandet av konceptet grön energibesparing föreslog den internationella TGG-organisationen PUE, ett mått på energieffektiviteten i datacenter. PUE är förhållandet mellan all energi som förbrukas av datacentret och energin som används av IT-laster, och är det omvända till DCIE. PUE=energiförbrukning för all utrustning i datacentret / energiförbrukning för IT-utrustning, PUE är ett förhållande, riktmärket är 2, ju närmare 1, desto bättre energieffektivitetsnivå, desto högre grön grad av ett datacenter.

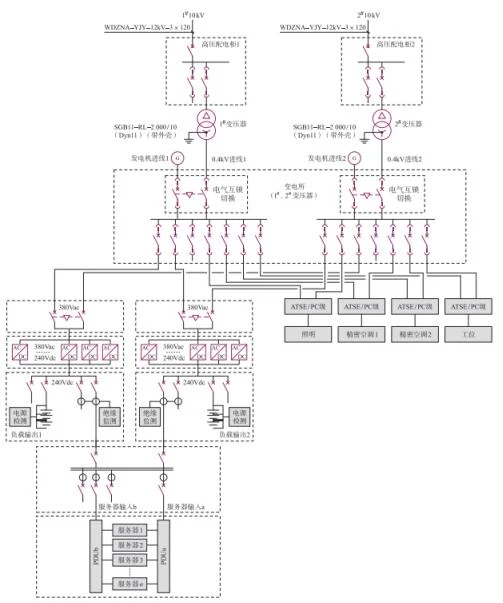

Genom en stor mängd dataanalys dras slutsatsen att strömförsörjnings- och distributionssystemet för högspänningslikström (HVDC), det integrerade AC-DC-strömförsörjnings- och distributionssystemet och UPS plus HVDC har högre arbetseffektivitet, vilket kan förbättra datacentrets energisparindex.
3. Jämförelse av nya och gamla kraftförsörjnings- och distributionssystemlösningar
Utgången från UPS-strömförsörjningssystemet är strömfrekvens, och filterförlusten är stor, och HVDC är högfrekvent filtrering och upptar ett mindre område. UPS-enhetens batteri är vid ingångsänden. Om själva UPS-en går sönder kommer lasten fortfarande att tappa ström; medan batteriet i HVDC är i utgångsänden. Även om själva HVDC misslyckas, kan batteriet fortfarande leverera ström till lasten för att säkerställa oavbruten strömförsörjning. UPS-strömförsörjningssystemet har fler mellanlänkar än HVDC-strömförsörjningssystemet. HVDC-batteriet är direkt anslutet till samlingsskenan, vilket eliminerar behovet av växelriktarlänken, och varje mellanlänk på flera nivåer kommer att minska konverteringseffektiviteten, vilket resulterar i ökad energiförbrukning.
4. Acrels lösningar för HVDC-lösningar

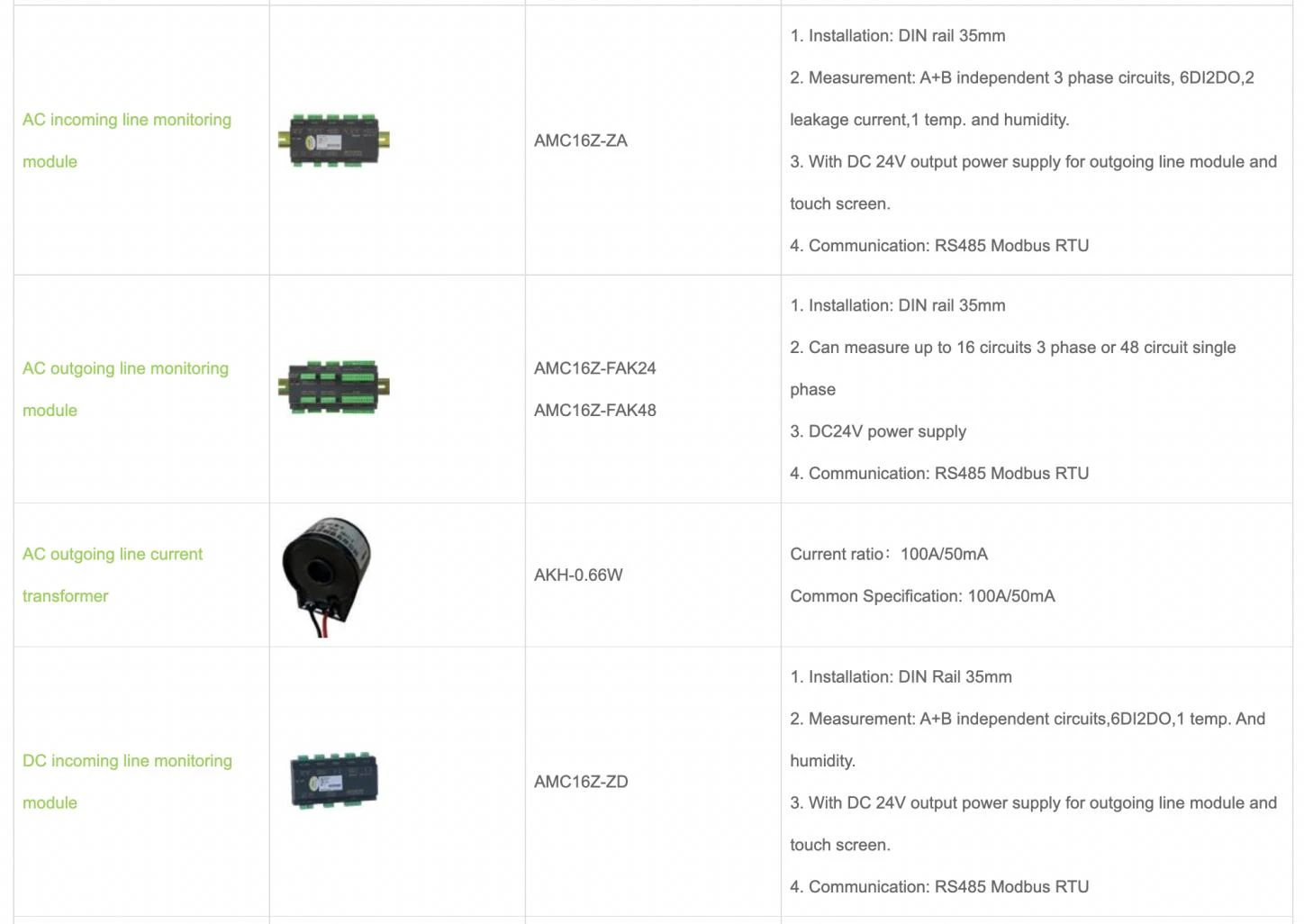

Acrels AMC16Z-serie DC-strömfördelningsövervakningsenhet är en mätenhet speciellt designad för strömhantering av datacenterserver. Enheten är kompakt i designen och kan övervaka alla elektriska parametrar, in- och utgångsomkopplare och blixtavledarestatus för A plus B två inkommande linjer och 192 utgående linjer i realtid. Larmtröskelvärdena för alla mätkanaler kan ställas in oberoende. Den begränsade händelsen utlöser omedelbart systemets ljud- och ljuslarm och kan utrustas med en isolationsdetekteringsmodul, som kan detektera isoleringsstatusen för DC-systemets samlingsskena och grenkrets för online-realtidsövervakning och hantering, och uppnå en hög grad av integration av övervakningsslingan i volymen av det traditionella instrumentet.
Produkt Module

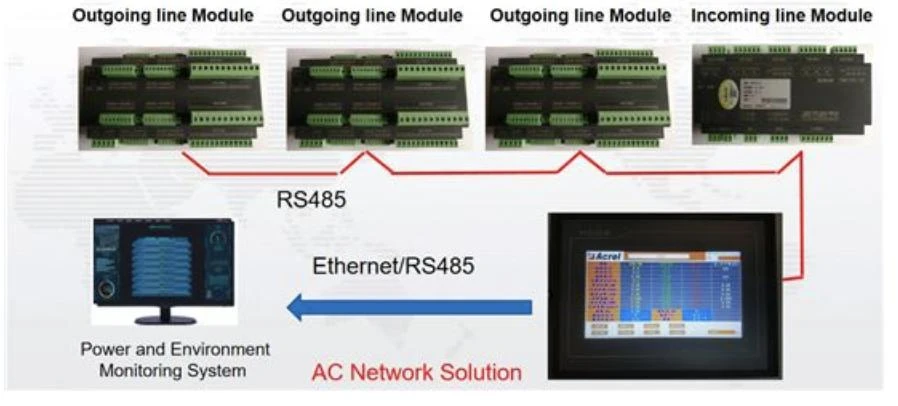

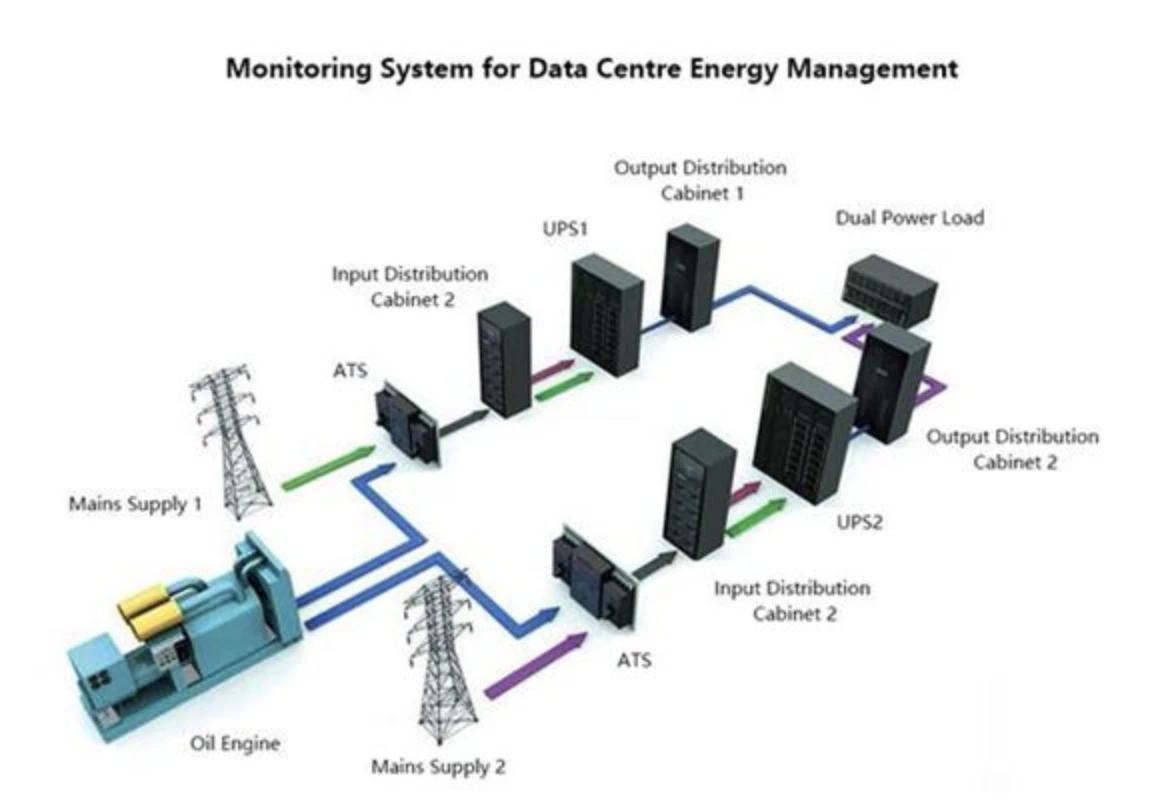

Systemnätverksdiagram
5. Conclusion
Acrel har genomfört en omfattande analys av datacenterindustrins interna och externa miljö under lång tid, genomfört branschanalyser av nationell policy och framtida utvecklingstrender för branschen, förutspått branschens framtida utvecklingsriktning och förbättrat olika applikationslösningar i sin egen bransch. Kundbehov, för att möta olika kunders applikationsbehov.
