Tillämpning av trådlösa temperaturmätningsprodukter i ett kraftdistributionsprojekt i en fabrik i Filippinerna

Abstrakt

Kraftdistributionssystemet är ett kraftnätsystem som är sammansatt av en mängd olika kraftdistributionsutrustning och kraftdistributionsanläggningar för att transformera spänning och direkt distribuera elektrisk energi till slutanvändare. Som en del av kraftsystemet står kraftdistributionssystemet direkt inför slutanvändarna, och dess perfektion påverkar direkt tillförlitligheten och kvaliteten på energiförbrukningen för majoriteten av användarna, så det har en viktig position i kraftsystemet. Därför, för att undvika allvarliga olyckor såsom åldrande av utrustning, utbränd utrustning, strömavbrott, brand och explosion av utrustning på grund av hög temperatur, kan långvarig temperaturövervakning av varje elektrisk nod undvika allvarliga fel som kan orsaka personskador och ekonomiska förlust för användarna.

Nyckelord: Trådlöst temperaturövervakningssystem, 433Mhz trådlös temperatursensor, trådlös temperatursensor

Projekt Överblick

Detta projekt är ett kraftdistributionsprojekt i en fabrik i Filippinerna. Den används i ett 32kV elfördelningsskåp och behöver utrustas med trådlösa temperaturmätningsprodukter för att uppnå säker temperaturövervakning. Sensorns arbetsmiljötemperatur uppfyller kravet på -50℃ till +125℃. Välj vår ATE400 CT induktionsströmsensor och använd ATC400 transceivern för att ansluta temperaturvisningsenheten. Av säkerhetsskäl och ekonomiska fördelar rekommenderas det att utföra temperaturövervakning i realtid vid varje elektrisk nod i eldistributionsrummet.

Produktdesign

ARTM-Pn trådlös temperaturmätningsutrustning har utvecklats i enlighet med specifikation för trådlös temperaturmätutrustning, NB/T 42086-2016. Den är lämplig för 3-35kV inomhusställverk, inklusive inbyggda ställverk, handkärrställverk, fasta ställverk och slingnätverk. Den är även lämplig för 0,4kV lågspänningsställverk som fasta ställverk och lådställverk. De trådlösa temperatursensorerna kan installeras vid vilken värmepunkt som helst i ställverk, enheten använder sig av den trådlösa dataöverföringstekniken för realtidsöverföring av övervakade temperaturdata och visar sådan data på ARTM-Pn lokalt. Dessutom kan den anslutas till nätverk via RS485-porten för intelligent fjärrövervakning.

Det finns tre typer av ATE-seriens trådlösa temperaturgivare och tre monteringsmetoder motsvarande, dvs bultad typ, bandsäker typ och bunden typ. Den bultade typen är lämplig för användning vid skarvar mellan kabel och samlingsskena och skarvar mellan kabel och frånskiljare. Den bandsäkrade typen är lämplig för användning vid rörliga kontakter och fasta kontakter på brytare, kabelskarvar och samlingsskena. Den bundna typen är lämplig för användning vid rörliga kontakter, samlingsskenor, kablar och skarvar mellan samlingsskena och kabel.

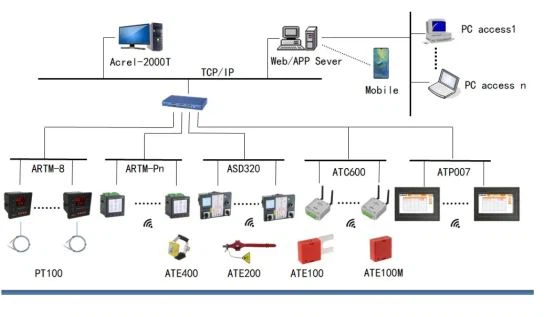

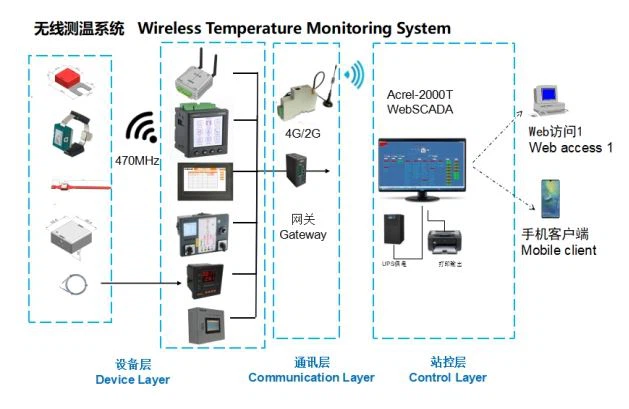

Nätverks tepologi

Trådlöst temperaturövervakningssystem är lämpligt för 3-35kV inomhusställverk, inklusive inbyggda ställverk, handkärraställverk, fasta ställverk och slingnätverk. Den är även lämplig för 0,4kV lågspänningsställverk som fasta ställverk och lådställverk.

Informationsutbytet mellan den trådlösa temperatursensorn och värden överförs via trådlösa signaler, vilket inte påverkar systemets isoleringsprestanda och är säkert att använda. Det trådlösa temperaturmätningssystemet är huvudsakligen tillämpligt på industriområdet. Den kan övervaka temperaturen på högspänningskablar och högspänningskopplingsskåpskontakter i realtid, så att drift- och underhållspersonal kan fjärruppfatta driftstatusen på plats.

Funktioner i trådlöst temperaturövervakningssystem

(1) Den trådlösa temperaturmätningsmodulen är säker och pålitlig och lätt att installera och underhålla. Den är lämplig för temperaturövervakning vid högspännings- och högströmskontakterna i mittenomkopplaren. Strukturen på enheten som testas behöver inte ändras.

(2) Hela det trådlösa temperaturmätningssystemet kan kommunicera trådlöst, och signalöverföringen är bekväm.

(3) Det trådlösa temperaturmätningssystemet har en stark anti-interferensförmåga, och dess anti-interferensförmåga mot pulsstörningar, snabb transient interferens, elektrostatisk strålning, elektromagnetisk fältstrålning, etc. har nått den nationella fyranivåstandarden, och driften av utrustningen påverkar inte öppning och stängning av mellanspänningsomkopplaren Drift och skyddsanordningens åtgärder.

(4) Tillämpning inom industrin (kol, stål, petroleum, kemi), kraftverk, skolor, sjukhus, kommunal konstruktion, transportanläggningar (flygplatser, järnvägsstationer), kommersiella byggnader, kongress- och utställningscenter, solcellsproduktion, ny energi och andra fält.

Produkt

① Batterityp Trådlös temperatursensor

②CT-driven trådlös temperatursensor

③Trådlös transceiver

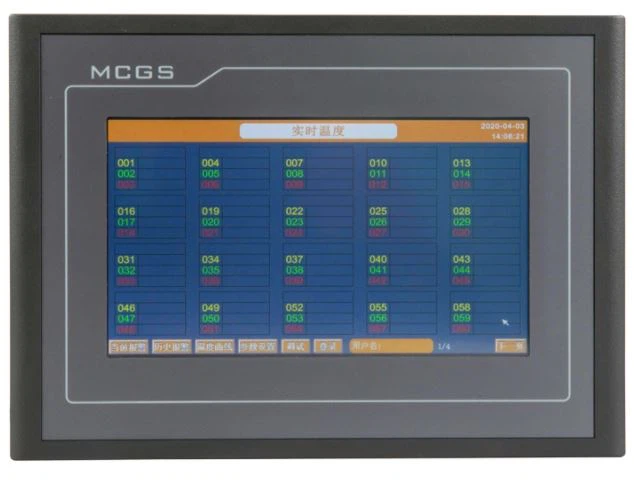

④Visa terminal

Form	Typ	Fungera
	ARTM-Pn	Trådlös temperaturmätare, kan ta emot data från 60 ATE-sensorer, 1 RS485，4DI/2DO
	ARTM-8	Intelligent temperaturkontrollmätare，8-kanals temperaturmätning（PT100-sensor)
	ATP007/ATP010	7 tums pekskärm 10 tums pekskärm

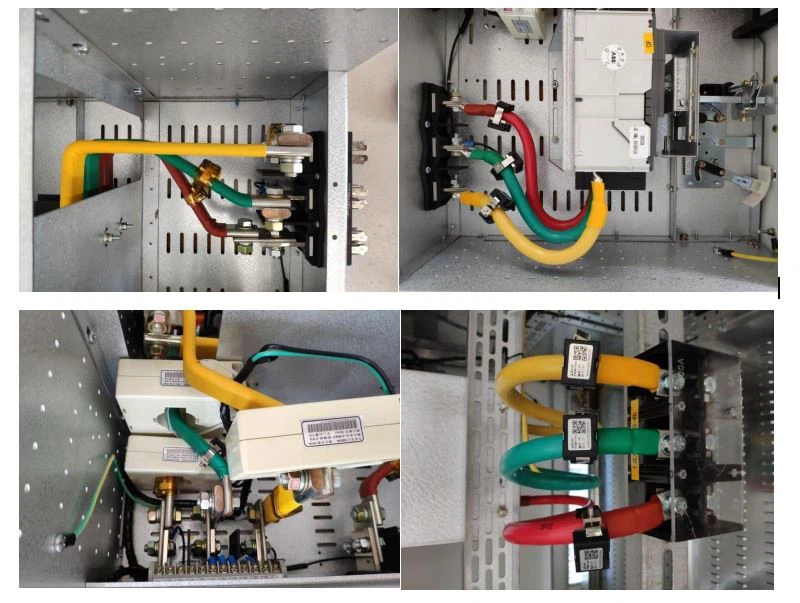

Installation

Slutsats

I tillämpningen av dagens's kraftdistributionsanläggningar är kraftdistributionssäkerheten för transformatorstationer av yttersta vikt. Tillämpningen av Acrels trådlösa temperaturmätningsprodukter i eltekniken i ett fabriksprojekt i Filippinerna kan riktas mot hög- och lågspänningsskåp. Övervaka temperaturen på elektriska anslutningspunkter som överlappsleder, strömbrytarkontakter, kabelskarvar etc. för att förhindra överdrivet kontaktmotstånd orsakat av oxidation, löshet, damm och andra faktorer under drift och värmegenerering som en dold fara, och onlinetemperatur övervakning Det kan förbättra utrustningens säkerhet, återspegla utrustningens driftsstatus på ett snabbt, kontinuerligt och korrekt sätt, undvika säkerhetsolyckor och minska frekvensen av utrustningsolyckor.
