Abstrakt
Enligt principen, egenskaperna och installationsläget för den öppna Hallströmsensorn analyseras tillämpningen av den öppna Hallströmsensorn i fabrikens transformations- och distributionssystem för att ge en lösning för användarna att inse den intelligenta distributionen av DC-system snabbt.
Nyckelord: öppen typ Hallströmsensor DC distributionssystem arbetsprincip tillämpning
Översikt
DC-distributionssystem består vanligtvis av högfrekvent switchande strömförsörjning och batteri, som används för att tillhandahålla pålitlig DC-strömförsörjning för kontroll, signal, reläskydd och automatiska enheter, olycksbelysning och så vidare i DC-system. Den har höga krav på tillförlitlighet, stabilitet och kvalitet på strömförsörjningen. Därför, i det ryska DC-systemet, matchade vi DC Hall-distributionsmätaren som användes. Under omvandlingen av DC-systemet är det inget strömavbrott, och den tekniska transformationen är svår, och den traditionella slutna Hall-strömsensorn eller shunten kan inte lösa problemet. Därför kan den öppna Hall-strömsensorn användas för att lösa DC-strömmätningsproblemet i transformationsprojektet, för att säkerställa säker drift av transformationsprocessen utan strömavbrott.
Produktdesign
Strukturella egenskaper
Hallströmsensor med öppen mun är utvecklad på basis av traditionella Hallströmsensorer med sluten mun. Den har ny struktur och vackert utseende. Det hela består av skal, järnkärna, provtagningskort och fast harts. Skalmaterialet är tillverkat av PC/ABS-legering, som har egenskaperna för hög temperaturbeständighet, hög mekanisk hållfasthet och miljöskydd. Kärnan är gjord av orienterad kallbondad silikonstålplåt, som har egenskaperna stabil prestanda, hög mekanisk hållfasthet och extremt hög magnetisk ledningsförmåga. Grön pluggbar terminal används för kretskort och externa ledningar, vilket är bekvämt och pålitligt för kablage på plats. Den specifika strukturen visas i figur 1 och 2. Produktens utseende har en delad design. Figur 1 är ett runt pass, som är lämpligt för att passera genom DC-systemet när den primära bussen är en kabel. , Fig. 2 kvadratisk pass, lämplig för DC-systemet när den primära bussen är kopparstång. Enligt mätområdet för primärström och perforeringskrav kan motsvarande produkttyp väljas. Denna serie av sensorer kan mäta strömintervallet 20A ~ 20000A, huvudformen på phi 20, 40, 60, 64*16, 85*27, 104*36, 140*50 och andra specifikationer, som visas i figur 3 , lämplig för olika applikationer.

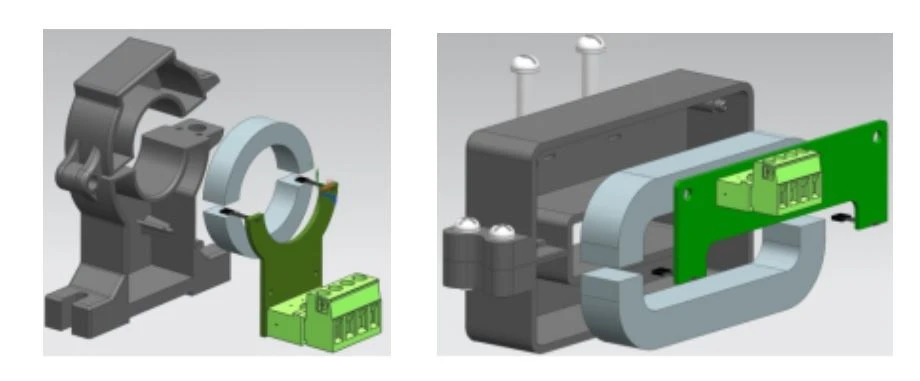

Fig. 1 cirkulärt passmönster Fig. 2 Fyrkantigt passmönster

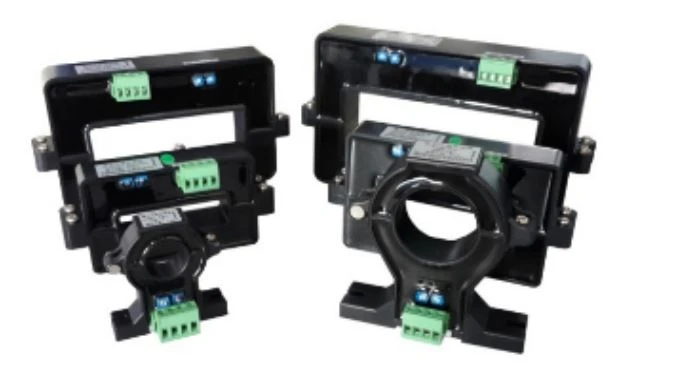

Figur 3 AHKC-serien med öppen typ Hallströmgivare
Arbetsprincip
Hallströmsensor baserad på halleffekt, elektromagnetisk induktionsprincip, design av en sensor, enligt principen kan delas in i öppen slinga-läge (rak) och sluten slinga (magnetisk balanstyp), öppen hallströmsensor är i en traditionell öppen slinga (rak) är förbättrad på basis av hallsensor, skiljer sig från traditionell enkelkärna, designhall med en enda chip, För att designa en delad struktur separeras järnkärnan och installeras symmetriskt. Hårdvaran antar parallell komplementär differentialingång av dubbla Hall-chips. Principen för Hall-sensor av öppen typ visas i figur 4:

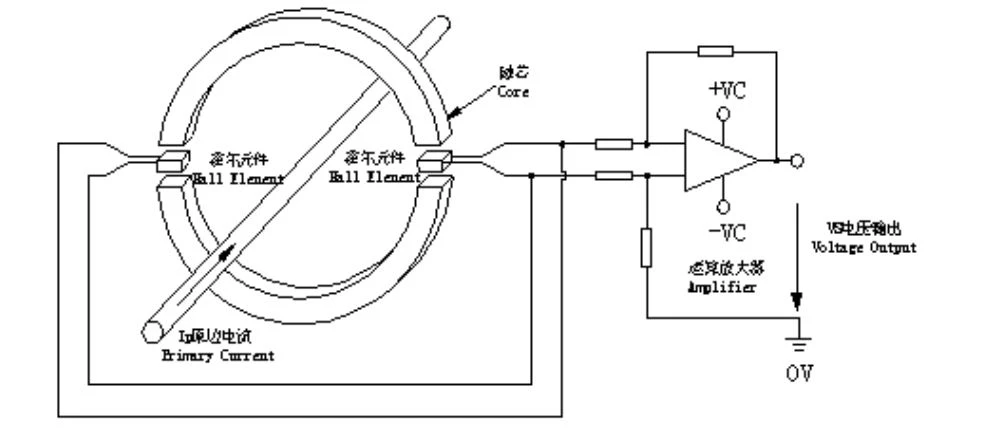

Fig. 4 Schematisk bild av öppen Hall-givare
När primärsidan strömmen IP flyter genom en lång tråd, kommer att producera ett magnetiskt fält runt tråden, storleken på magnetfältet och är proportionell mot strömmen genom tråden, magnetfältet samlas i den cirkulära, genom två hallelement i den cirkulära luftgapsmätningen, två hallelementmarkeringar istället placerade i samma fält, utsignalen med komplementära egenskaper för utspänning genom differentialförstärkarutgång, kan inte bara undertrycka common mode-interferensen, utan även påverkan av temperaturdrift, utgången spänning VS återspeglar exakt den ursprungliga sidoströmmen IP. Den allmänna nominella utgången är kalibrerad som DC±5V eller DC4-20mA.
Produktinstallation
Ta fyrkantiga hålprodukter som ett exempel, som visas i figur 5, öppna monteringsskruven på Hall-strömsensorn av öppen typ och ta bort sensorns nedre del; Den övre delen av den öppna Hall-strömsensorn laddas in i distributionssystemets primära buss och sensorns nedre del är stängd. Sensorns monteringsskruvar och packningar passerar genom fästhålen på de övre och nedre kropparna, och sensorns övre och nedre kroppar är fixerade tillsammans. Om strömavstängningsinstallation på plats är möjlig kan två motsvarande gängade hål öppnas på bronsplattan i enlighet med sensoravståndskraven, och sensorn fästs på det gängade hålet på samlingsskenan genom det bakre monteringsfästhålet för att slutföra installation av sensorn; Om platsen kräver kontinuerlig elektrisk installation, kan den stödjande gummikudden bäddas in mellan skalet och bronsplattan för att säkerställa att sensorn kan arbeta tillförlitligt under vibrationsförhållanden. Hela installationsprocessen är relativt snabb och enkel.

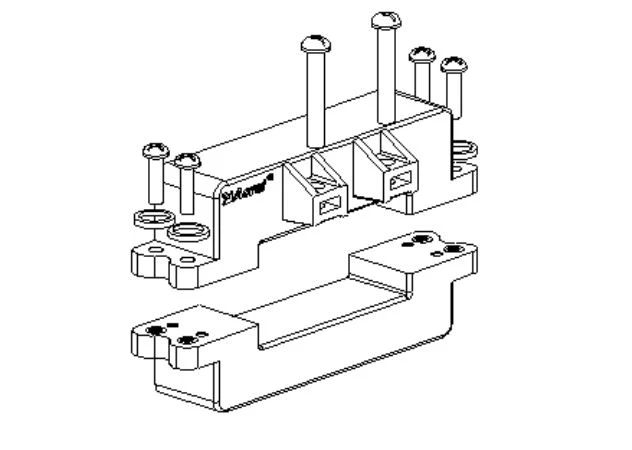

Fig. 5 Produktinstallationsschema
Fördelar med öppen typ Hall-givare
Jämfört med den traditionella likströmsmätmetoden som vanligtvis används av shunt eller transformator, har Hall-sensorn av öppen typ följande fördelar:
1) Hög isoleringshållfasthet på primärsidan och sekundärsidan, upp till AC 12KV isolering;
2) Ingen insättningsförlust;
3) Bra dynamisk prestanda: svarstiden är mindre än 20uS och spårningshastigheten Di /dt är högre än 20A/uS
4) Det finns inget behov av att ta isär den ursprungliga sidokabeln eller bussen under installationen. Den är särskilt lämplig för omvandling och konstruktion av utrustning som inte får tappa ström.
Produktapplikationer
Open-end Hall-strömsensor används huvudsakligen vid transformation av DC-distributionssystem i fabriker, såsom transformation av DC-kraftsystem i kraftverk, DC-systemtransformation i transformatorstationer, transformation av kommunikationsrum, transformation av järnvägslokomotiv och andra projekt. Den kan omvandla den centrala DC-strömsignalen i systemet till standard DC± 5V eller 4-20mA utgång. Den spelar rollen som övervakning och elektrisk isolering, och kan användas med multi-loop övervakningsinstrument eller andra elektriska mätinstrument.
Slutsats
Open-end Hall-strömsensor spelar en viktig roll vid tillämpningen av DC-system på grund av dess enkla struktur, bekväma installation, tillförlitliga drift och annan god tillämpbarhet, särskilt i renoveringsprojektet.
