Abstrakt
ATE-serien och ARTM-Pn är lämpliga för att övervaka realtidstemperaturen för brytarkontakt, kabel, samlingsskena i hög- eller lågspänningsskåp.
Projekt Överblick
Ett projekt i Ryssland behöver övervaka temperaturen på samlingsskenor och kablar i högspänningsskåpet. Efter att ha jämfört olika aspekter fann kunden att våra trådlösa temperatursensorer i ATE-serien och ARTM-Pn trådlös temperaturmätningsutrustning som är lätta att installera med långa kommunikationsavstånd och har ett brett användningsområde. Så de bestämde sig för att använda vår trådlösa temperaturmätningsutrustning.
Produktdesign
ARTM-Pn trådlös temperaturmätningsutrustning har utvecklats i enlighet med specifikation för trådlös temperaturmätutrustning, NB/T 42086-2016. Den är lämplig för 3-35kV inomhusställverk, inklusive inbyggda ställverk, handkärrställverk, fasta ställverk och slingnätverk. Den är även lämplig för 0,4kV lågspänningsställverk som fasta ställverk och lådställverk. De trådlösa temperatursensorerna kan installeras vid vilken värmepunkt som helst i ställverk, enheten använder sig av den trådlösa dataöverföringstekniken för realtidsöverföring av övervakade temperaturdata och visar sådan data på ARTM-Pn lokalt. Dessutom kan den anslutas till nätverk via RS485-porten för intelligent fjärrövervakning.

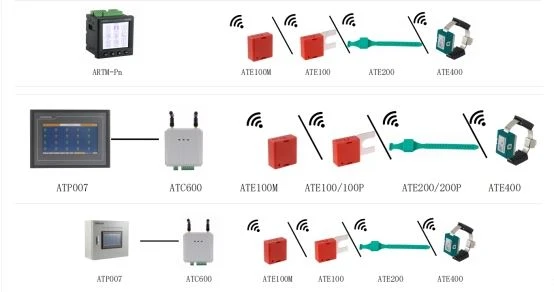

Det finns tre typer av ATE-seriens trådlösa temperaturgivare och tre monteringsmetoder motsvarande, dvs bultad typ, bandsäker typ och bunden typ. Den bultade typen är lämplig för användning vid skarvar mellan kabel och samlingsskena och skarvar mellan kabel och frånskiljare. Den bandsäkrade typen är lämplig för användning vid rörliga kontakter och fasta kontakter på brytare, kabelskarvar och samlingsskena. Den bundna typen är lämplig för användning vid rörliga kontakter, samlingsskenor, kablar och skarvar mellan samlingsskena och kabel.

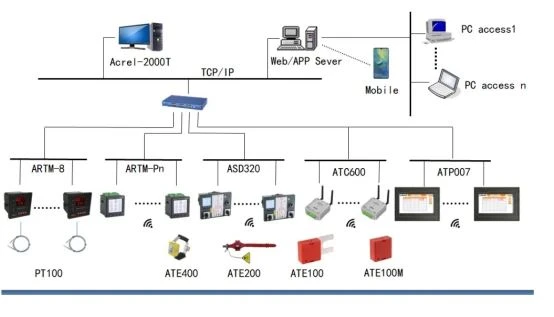

Nätverks tepologi

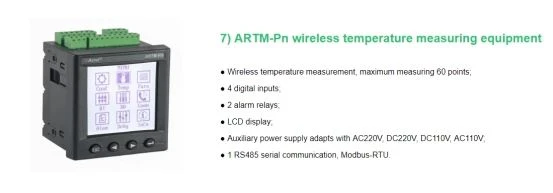

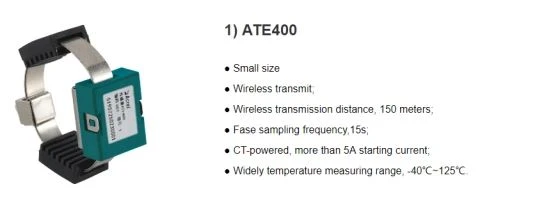

Produkt

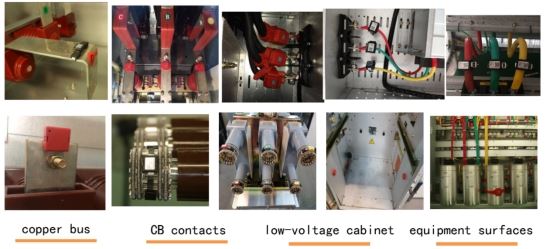

Installation
