Jordfelsskydd för elektriska kretsar, utrustning och elektriska brandolyckor orsakade av markfelströmmar blir alltmer en daglig nödvändighet. För de huvudsakliga energiförbrukande noder på användarsidan är ett jordfelsrelä konstruerat och installerat för att övervaka återströmstatusen för varje energianvändande krets i realtid. Genom realtidsövervakning av energianvändning och relaterade effektparametrar förbättras energianvändningens säkerhet, tillförlitlighet och underhållseffektivitet, arbetskostnaderna för underhåll reduceras och den obevakade övervakningen av kvarvarande ström realiseras. Genom realtidsövervakning av energianvändning, datainsamling och larm övervakas restströmmen i kraftdistributionssystemet och jordfelsskyddet för användarens': s elektriska krets tillhandahålls för att förhindra brandolyckor och personolyckor orsakade av jordström. Här är en kort introduktion till tillämpningen av vårt företags' s ASJ jordfelsrelä i vattenterrasshusprojektet runt ön Maldiverna.
Översikt
Vattenradhusen runt ön på Maldiverna används främst för att ta emot turister från hela världen. Ansökningsplatsfrekvensen är 50 Hz och spänningen är 220V TT eller TN -systemets energidistributionsledningar. Kunden hoppas kunna övervaka ledningens restström genom att installera ett jordfelsrelä i fördelningsskåpet i vattenradhuset och hoppas att förhållandet mellan det realtidsövervakade jordfelsvärdet och det inställda jordfelsvärdet kan visas på displayen, när förhållandet når 80%, kan jordfelsreläet larmas omedelbart. Acrel ASJ10-LD1A samarbetar med jordströmstransformatorn. Löste framgångsrikt kundens' s behov av övervakning av jordfelsström.
ASJ -seriens jordströmrelä
ASJ-seriens strömåtgärdsreläer kan kombineras med lågspänningsaggregat eller lågspänningskontaktor för att bilda ett kombinerat strömförsörjningsströmskydd, främst för AC 50Hz, spänning och under TT400V-enheter och TN-systemrör, förutom jordfelsskydd för elektriska kretsar för att förhindra jordfel Vanliga utrustningsskador och elektriska fel som orsakas av detta kan också förhindra risken för personlig elektrisk stöt och ge direktkontaktskydd.
Produkten uppfyller kraven i GB/T 22387-2016" Catalyst Current Relay" ;.
ASJ-serie sanitära strömreläer integrerar över- och underspänningsskyddsfunktioner och automatiska tilläggsfunktioner för normal spänning. Produkten är liten i storlek, hög precision, flexibel i struktur och enkel att installera. Det är en säkerhetsskyddsanordning inom civilbyggande.

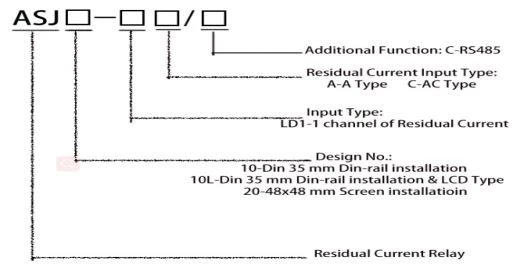

Modell Beskrivning
Tekniska funktioner
teknisk parameter | index | |||
Typ AC | Typ A | |||
inmatning | Nominell kvarvarande verkningsström I △ n | 0.03、0.1、0.3、0.5(A) | 0,03、0,05、0,1、0,3、0,5、1、3、5、10、30 (A) anmärkning 3 | |
Begränsningstid utan körning △ t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10 (s) anmärkning 4 | ||
Nominell kvarvarande icke-verkningsström I △ nr | 50%I△n | 50%I△n | ||
prestandaegenskaper | enkel sinusformad växelström | enkel sinusformad växelström och pulserande likström | ||
frekvens | 50Hz ± 5Hz | 50Hz ± 5Hz | ||
åtgärdsfel | -20% ~ -10%I△n | -20% ~ -10%I△n | ||
produktion | utgångsläge | en är den normala stängningen och den andra är för transformationen | en är den normala stängningen eller öppningen, och den andra är för transformationen | |
kontaktkapacitet | 5A 250VAC 5A 30VDC | AL1: 8A 250VAC 5A 30VDC AL2: 6A 250VAC 5A 30VDC | ||
återställningsläge | den på plats och den långväga, | den på plats, den långväga och den automatiska | ||
strömförsörjning | Spänningsområde | AC110V 、 AC220V （tillåtet fel ± 10%） | AC110V, AC220V, DC85-270V （Tillåtet fel ± 10%） | |
effektförlust | ≤5W | |||
effektfrekvens tål spänning | Det effektiva värdet på växelström mellan strömförsörjning, ingång och utgång: 2kV/1min | |||
under normal drift | temperatur | driftstemperatur: -20 ℃ ~ +55 ℃ lagringstemperatur: -30 ℃ ~ +70 ℃ | ||
fuktighet | ≤95%RH, med fuktkondens och korrosiv gas | |||
höjd över havet | ≤2000m | |||
klass av föroreningar | Årskurs tre | |||
installationskategori | Skriv Ⅲ | |||
Anmärkning 3: ASJ10L-LD1A nominell kvarvarande strömström IN är 10mA-30A kontinuerligt justerbar;
Not 4: ASJ10L-LD1A gräns för icke-körtid N är 0-10S kontinuerligt justerbar.
Typer av produkter

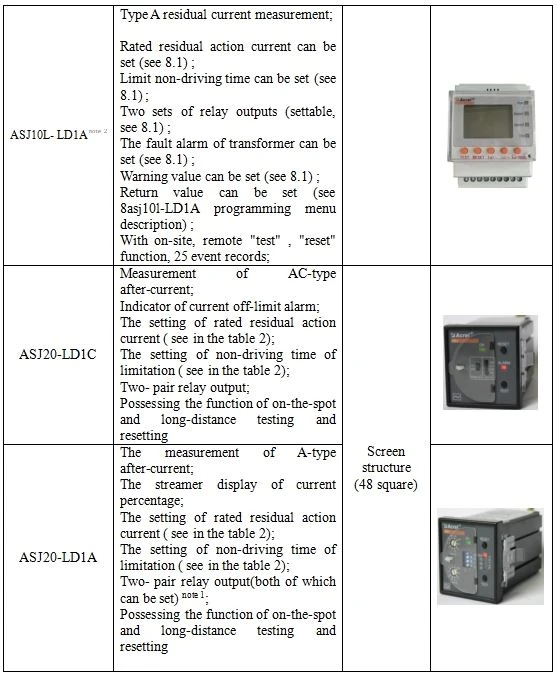

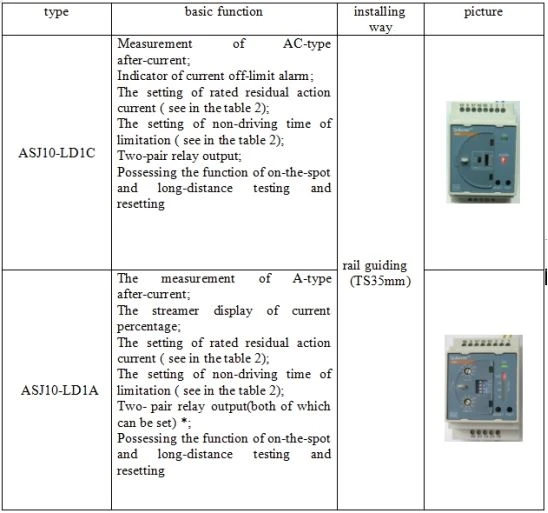

Anmärkning 1: Funktionen för inställning av relä innebär att du kan ställa in initialiseringen och utgången på reläet själv, vilket påverkas av ratten på panelen; den specifika inställningsguiden finns i tabellen 5.
Note2: TILLVAL FUNKTION C: RTU Communication RS485, modell ASJ10L-LD1A/C

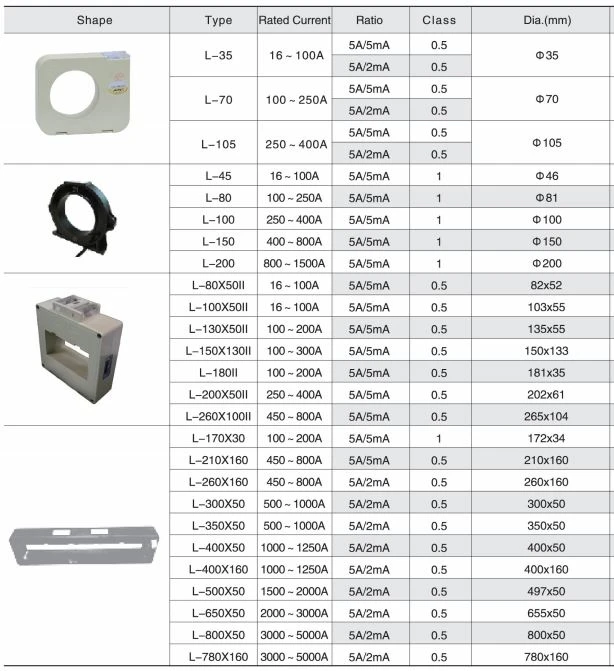

Val av restströmstransformator

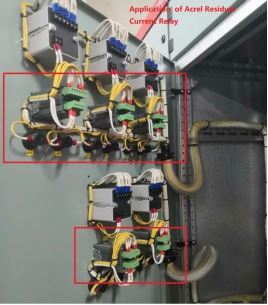

Installation
Sammanfattning
ASJ-seriens jordfelsrelä har ett mycket högt prestanda-prisförhållande. Som ett avancerat intelligent och digitalt jordfelsövervakningsinstrument har jordfelsreläet använts i stor utsträckning i den inkommande linjen eller enfas eller trefas i hushållens subbox för civila byggnader. Elektrisk utrustning i kraftdistributionsledningen.
